自力式調節閥工作原理是介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管（介質為蒸汽時加冷凝器）被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為 止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定 值則該閥一直是關閉的。

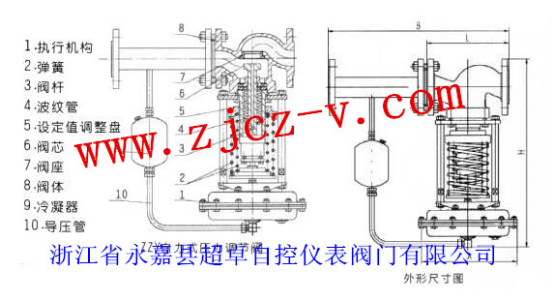

自力式閥門原理圖
自力式調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。自力式調節閥橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
自力式調節閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa�？砂葱枰M合滿足用戶工況要求。法蘭標準：鑄法法按BG9113-88、JB/79-94法蘭密封面型式：PN16凸面;PN40、64為凹凸、閥體為凹面結構長度按BG12221-98執行機構信號接口：內螺紋M16×1.5閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。
自力式調節閥 安裝方式：
1、閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。(當確認介質很潔凈時，件3可不安裝)
2、閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式調節閥為倒立安裝在水平管上
(1) 冷凝器應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
(2) 取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。
(3) 為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥
(4) 調壓閥通徑過大(DN≥100 時)，應有固定支架
(5) 當確認介質很潔凈時，件3可不安裝
(6) 自力式調節閥可以比管道通徑小，但過濾器和截止閥不能
自力式壓力調節閥主要適用于沒有腐蝕性且黏度低的液體、氣體、蒸汽(最高溫度可達300~350℃)等介質的壓力控制。如輕質油品、水、水蒸汽、空氣等。
