1 壓電閥工作原理
壓電閥最早出現在20世紀90年代SIEMENS公司推出的SPIARTPS智能調節閥定位器中。它利用壓電晶體的逆壓電效應，在實際應用當中具有高抗震性、高可靠性、低功耗、節能等特點，完全能滿足智能閥門定位器對電氣—機械轉換單元的要求。

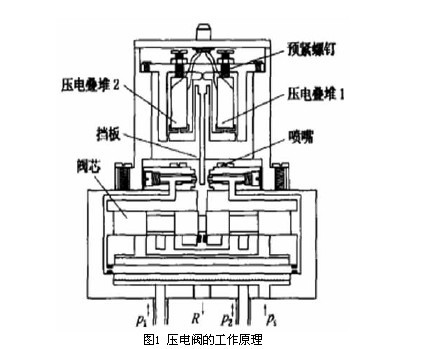

圖1是比較早期噴嘴擋板式壓電閥的結構圖，主要由擋板、壓電疊堆及背壓室組成。工作時，先給壓電疊堆一定的初始電壓。當給壓電疊堆1增加電壓，同時給壓電疊堆2減少電壓時，擋板將做逆時針轉動；當給壓電疊堆1減少電壓，而同時給壓電疊堆2增加電壓時，擋板將做順時針轉動。這樣就會因?yàn)殡妷旱目刂贫淖儞醢迮c左、右噴嘴之間的距離，從而達到輸出口壓力變化，實現對系統的有效控制。
2 國外研究與應用現狀
近年來，國外研究者通過改變壓電閥的材料和結構，并結合先進的控制和傳感技術，達到擴大流量調節范圍、實現精確流量控制、加快響應速度和減小功率消耗等目的，尤其是針對在一些特殊場合和條件下應用的壓電閥進行了研究。
2.1 改變壓電閥內部結構形式

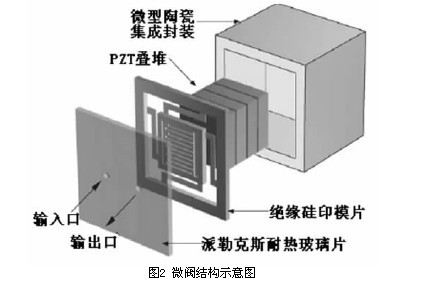

圖2所示是美國研制的應用于低溫試驗的壓電微型閥的結構簡圖。此壓電微閥的主體由一塊絕緣硅印模片和作為致動器的壓電陶瓷疊堆組成。PZT堆疊驅動絕緣硅印模片，從而改變與輸入輸出口所在的派勒克斯耐熱玻璃片之間距離而完成對流量的控制。在其外部有一塊尺寸為1×1×1cm3的微型集成陶瓷封裝，它所具有的零孔隙量能保證在真空環境里沒有泄漏，并且與環氧樹脂相結合能給整個閥提供一個完全密封的環境。該閥的特點之一在于在絕緣硅印模片朝向耐熱玻璃片的一面刻印了許多50μm寬、120μm深、周長為127mm的蛇形凹槽，增加了有效的通流面積，即增加了可提供的流量范圍。并且在具有凹槽的方形硅片的四個方向使用了4條彎曲的蟹型腿做為支撐，保證了有效的支撐和硅片的壓電制動器的驅動下的靈活運動。實驗中，在室溫時該壓電微閥的調節能力范圍能高出同尺寸閥的幾個數量級；當溫度為80K或380K時，輸入壓力高于大氣壓104kPa的情況下，能成功的將流量從380mL/min調節到20mL/min。并且在工作過程中功率消耗小，響應時間小于1ms，頻率寬度可達820kHz。達到了通過對冷卻劑的流量控制，使系統在分布式冷卻過程中達到較高的溫度穩定性和較小的溫度梯度。
2.2 改變流阻

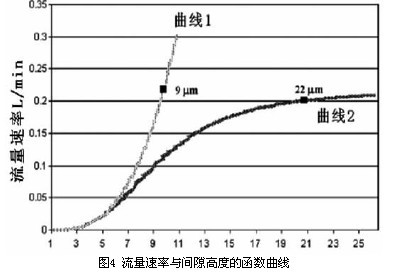

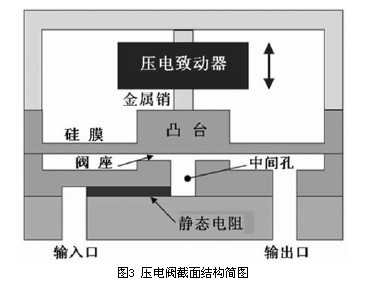

圖3所示是荷蘭特文特大學開發的一種用于調節氣體流量的常閉式壓電閥。它通過由金屬銷串接起來的壓電致動器驅動凸臺周圍的硅膜的偏斜來控制閥的流量。閥座和中間孔的一層是由硅材料做成的可變電阻層，而在其下方還含有一塊形為方格形渠道的靜態電阻層。氣體從輸入口進入方格形渠道，再通過中間孔到達閥座，在閥座上層的環繞于凸臺周圍的硅膜偏斜大小的控制下來改變氣體流量。圖4顯示了該閥使用可變電阻與靜態電阻相結合的方法實現了對流量的精確控制。實驗空氣流量測試顯示，該壓電閥在壓力差為4bar的情況下，流量可以達到250mL/min。在閥門操作的任何階段都可獲得連續可控的氣體流量，整個過程中幾乎沒有滯后現象出現，并且功率消耗也很低。
其他方式的研究

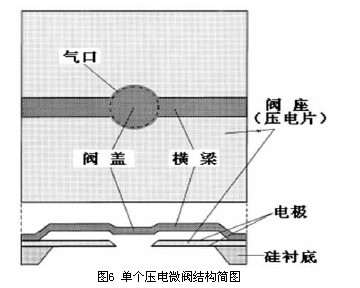

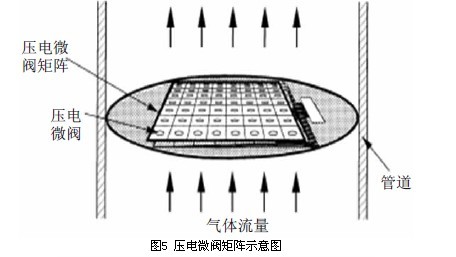

圖5和圖6所示是日本開發的一種通過外部結構來實現流量精確控制的壓電微閥矩陣。如圖6所示，單個的壓電微閥通過壓電片收縮來改變氣口大小，從而改變氣口閥蓋的吻合度，實現閥的通、斷功能。壓電微閥矩陣就是由很多個這樣的被獨立控制的壓電微閥所組成的。壓電微閥矩陣可以平均單個微閥所造成的誤差，將整個系統的誤差減小，可以相當容易地通過反饋控制來增加(或減少)通（或斷）狀態的閥的數量來實現精確控制，并且壓電閥矩陣所能控制的流量范圍與其所含的單個壓電微閥個數成正比。這是與傳統的通過改變壓電閥內部結構或者材料來改善其性能的方式完全不同的研究方向。其中單個的壓電微閥結構非常簡單，但是通過數量的組合就能在整體上實現對系統的精確控制。由于壓電片的尺寸非常小，要控制壓電片收縮所導致的氣口大小與閥蓋大小不容易剛好吻合，在實際的設計當中還應當注意壓電片所采用的材料，并對其進行比較全面的仿真分析和大量的實驗研究。
在應用方面，壓電閥被應用到了非常廣泛的領域，其中涉及航空航天、臨床醫學、醫藥化學、微機電制造等領域。如應用于臨床檢測的自推進式內窺鏡操縱器中的壓電閥可以滿足在高壓環境下工作的需求，同時還滿足系統對閥的小尺寸需求，設計者將壓電閥的工作環境改為硅酮油以延長壓電致動器的工作壽命，并結合特殊的結構方式為患者提供了很好的安全檢測環境；壓電閥在航天器混合冷氣式微型噴氣發動機系統的應用中，解決了熱膨脹系數問題并將PZT器件老化的可能降到最低；在RFX進氣系統中，對原有壓電閥進行了氣路修正，改善了該壓電閥的性能。另外，壓電閥還被應用于燃油箱的結構中、藥物輸送系統中、自注入式的微創技術中等。
3 國內研究與應用現狀
壓電閥在國內的研究和使用相對于國外來說要稍落后一些。隨著液、氣壓系統對控制精度、響應速度、功耗等要求越來越高，壓電閥在國內更多地方被應用和研究，也出現了一些國內自主研發的壓電閥，下面介紹一些具有代表性的研究成果和應用。
3.1 噴嘴擋板式壓電閥
國內對噴嘴擋板式壓電閥進行了較多的研究，圖7是一種噴嘴擋板式氣體壓電閥，它針對其中的柔性鉸鏈擋板進行了設計和動力學分析，并經過實驗證實，該壓電閥響應時間為10ms的較快響應速度，并且其允許工作壓力和輸出流量都較大，解決了當前氣體壓電閥普遍存在的工作壓力低、輸出流量小的問題。
3.2 壓電開關閥

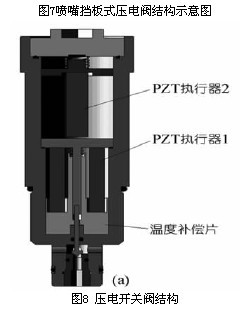

國內對壓電開關閥的研究也較多。浙江大學在2008年提出一種新型壓電開關閥結構，利用壓電晶體高頻響、高輸出力的特性，采用3個壓電晶體執行器使閥芯在高壓下高速的打開和關閉（如圖8所示），結合了數字閥的功能，很好地解決了壓電晶體輸出位移過小的問題，并且針對壓電晶體溫度效應的問題對其進行了溫度補償。作者對這種壓電高速開關閥建立了數學模型，并進行了仿真分析，分析結果顯示此種壓電高速開關閥可以實現200Hz的高速響應頻率、20MPa高壓的工作壓力、11L/min大流量的開啟和關閉。

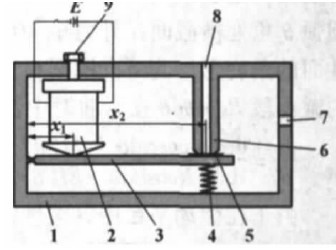

1-閥體；2-壓電堆驅動器；3-柔性鉸鏈擋板；4-壓力彈簧；5-密封薄片；6-進氣噴嘴；7-出氣口；8-進氣口；9-微調
3.3 微流體壓電主動控制閥

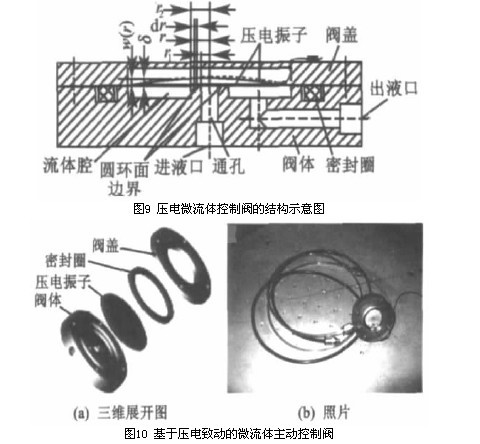

圖9和圖10是重慶大學在2008年提出的一種采用圓盤型壓電振子作為致動元件的微流體主動控制閥，它通過控制圓盤形的壓電致動元件來改變與其周邊的過流間隙，實現對微量流體的控制。實驗結果表明該微流體主動控制閥可以實現對流量的連續控制，在壓電致動元件控制電壓一定的條件下，可以使閥的流量與進出口壓差呈現一定的關系。
3.4 其他壓電式直動閥
國內的研究還有很多集中在壓電直動閥上，下面主要介紹兩個比較典型的例子。

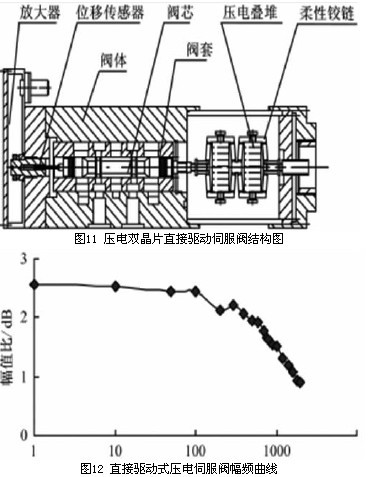

圖11是吉林大學研制的一種由壓電陶瓷直接驅動的伺服閥。研制者針對其柔性鉸鏈進行了有限元分析，并測試了這種伺服閥的幅頻特性，（如圖12所示），頻寬為650Hz，靜態特性在閉環控制下為滯環小于1%，分辨率小于0.03%，抗污染能力強。另外，由于用PZT材料的逆壓電器件代替力矩馬達，所以響應時間非常短；替代了電磁元件，對外界不產生電磁干擾；位移輸出極高，可以完全滿足現代精密高速控制系統的需要。

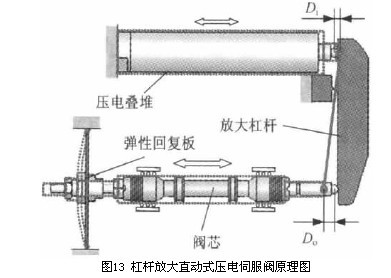

放大原理的直動式壓電伺服閥。杠桿式的位移放大機構位于整個閥體和其上方的壓電疊堆的同側，使它們的運動方向平行，也同時使閥體的結構較為緊湊。當壓電疊堆伸長使輸入位移為Di時，通過柔性鉸鏈放大杠桿放大到輸出端，位移變?yōu)镈0傳遞至閥芯，再推動彈性回復板實現滑閥的移動。在壓電疊堆剛性滿足動態性能要求的條件下，系統的動態性能的高低取決于彈性回復板的剛度，剛度越高，系統響應的建立時間越短，其響應速度越快。
3.5 國內主要應用領域
壓電閥在國內的應用涉及到很多的領域，近年來主要集中在對智能閥門定位器的研究上，如對智能閥門定位器的自主設計、智能閥門定位器在V型濾池中的應用、智能閥門定位器在氣動執行器上的應用等；在托克馬實驗中作為送氣閥的壓電閥在控制準確送氣量的性能上的研究，主要針對壓電閥在該實驗中的送氣率和脈沖送氣特性進行了相關的研究和測試。另外，國內還對壓電閥在壓強和流量方面的控制進行了一定的研究。
4 發展趨勢
壓電閥本身具有尺寸小、響應速度快、精度較高、容易控制等優點，其發展方向?qū)⒃絹碓节呄蛴谖⑿突�、精確化、智能化，它將更多地應用于微流控、精密機械和智能控制等技術中。如在臨床所需的檢測設備或者是臨床治療的手術設備當中，壓電閥可以滿足所需尺寸較小、工作環境特殊的要求，能達到控制精確，工作風險低的目的，既能提高臨床治療的成功率，又能減少患者痛苦。同樣，這些特點也能應用于航空航天、醫藥、微制造科技等領域，使應用系統更加的可靠、精密、可控，甚至向微型化、智能化發展。對于壓電閥本身結構、工作環境以及材料的進一步研究也許能將壓電閥更多地應用到現代科技的前沿領域。壓電閥在現代科學技術中具有很大的發展?jié)摿�，并且將被更廣泛的應用。
調節閥作為液氣壓系統中的重要元件，實現對流體壓力、流量和流向的控制，直接影響著液氣壓系統的工作過程和工作性能。隨著液氣壓技術從傳統應用領域向空間、信息和生物醫學等新技術領域的不斷拓展，對液氣壓系統的尺寸、控制精度、響應速度和可靠性等各個方面都提出了更高的要求。傳統的控制閥較難滿足這樣的要求，因此對于閥的革新成為了國內外科研機構和企業的研究開發熱點。
壓電閥是利用壓電材料的壓電效應來實現閥的動作的一種新型控制閥。相對于傳統的閥來說，它具有精度高、響應快、功耗小、壽命長、結構緊湊、環保節能等優點。已在一些需要精確控制的液壓或氣動系統中得到了應用，具有很大的應用價值和應用潛力。將對壓電閥的工作原理及其在國內外的研究應用現狀進行分析，并對壓電閥的發展趨勢做了展望。
