調節閥長距離管道工況模擬原理與控制
由管道的水力特性和調節閥的特性分析得出，采用短管道加調節閥模擬長距離管道工況時，為了達到與長距離管道相同的流量，調節閥進出口壓差應對應達到Δh；在該流量下的流量比q/q100對應閥門的開度1/L亦為定值。各量之間形成確定的對應關系。通過控制系統和執行機構定量改變調節閥的開度1/L，達到調節流量到給定值的目的，實現用短管道加調節閥對長距離管道工況的模擬。
在實際工程應用中，采用短管道加調節閥模擬長距離管道工況時，首先應根據實際條件選擇具有合適流量特性和閥阻比的調節閥。調節閥的控制過程為，根據所需模擬的長距離管道工況進行理論計算，得出流量qt和調節閥兩端壓差Δh；采集調節閥進出口壓力得到實際壓差Δh，比較Δh與Δh，判斷閥門應執行的動作；qt對應流量比q/q100，由調節閥的工作特性曲線得到對應的閥門開度1/L，控制機構和執行機構調節閥門開度到l/L，即得到模擬流量q；實時測量調節閥進出口壓力和管路的流量，將測量值反饋到控制機構并與理論值進行比較，從而判斷和控制閥門動作。

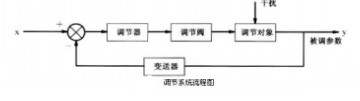

調節系統（圖4）由變送器、調節器、調節閥和調節對象等構成。這是一個閉環系統，當進行管道工況模擬時，輸入?yún)?shù)的變化破壞了原來的平衡狀態。通過變送器的檢測（流量和壓力），調節器調節閥的動作，使被調參數（管路中的流量）達到指定值，即實現所需工況的模擬。
通過對管道水力特性和調節閥特性的分析研究，闡明了調節閥在長距離管道工況模擬中的應用原理，并提出了控制方案，拓展了調節閥在管道中的應用范圍。若將該原理用于管道運行與管理人員的訓練，不僅能夠用短管道實現長距離管道工況的模擬，提高管道系統實際運行工況的訓練水平，而且能顯著降低訓練成本，具有較高的實際應用價值，減少生產中操作上的錯誤，及時有效的解決問題，提高生產。
