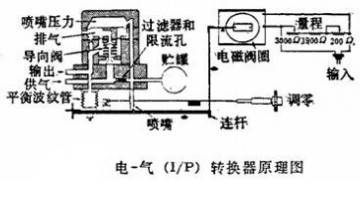

電－氣轉換器把電動調節器輸出的電信號轉換成氣動信號，以控制氣動薄膜調節閥。它們可以是電流對壓力（I/P）的轉換器，也可以是電壓對壓力（E/P）的轉換器。典型的（I/P）轉換器示意地表示于圖中。
輸入電流作用在磁鐵單元的線圈上，輸入電流和永久磁鐵的磁場聯合作用，產生一個力，施加于杠桿上，杠桿是通過固定夾板連接到磁鐵單元上。在杠桿的一端上有支點，受力后偏移。工作中，輸入電流的增加促使電磁線圈順時針?lè)较蚱D(zhuǎn)，向上拉固定夾板，并移動杠桿更靠近于噴嘴，使噴嘴的壓力增高，傳送至氣動放大器。所以，從氣動放大器至輸出管線和平衡波紋管的輸出壓力增高。在平衡波紋管上，增大的輸出壓力變成一個平衡力施加于杠桿上，以抵消作用在磁鐵單元上的不平衡力，于是杠桿重新得到平衡。零位調整是通過調整零位彈簧作用在杠桿上的調零力而獲得的。
