確定控制閥額定流量系數的傳統估算方法如下[1]。
確定計算流量：根據工藝提供的設計條件，確定計算流量Qmax和Qmin。
確定計算壓差：根據已選擇的控制閥流量特性及系統特點，確定壓降比s，并確定計算壓差。
計算流量系數：按照工作情況判定介質性質及阻塞流情況，選擇合適計算公式或圖表，根據已經確定的計算流量和計算壓差，計算出最大和最小流量時的Kvmax和Kvmin。根據阻塞流情況，必要時進行噪聲預估計算。
選用控制閥額定流量系數：根據已求取的Kvmax，進行放大和圓整，在制造商提供的產品系列中，選用大于Kvmax并最接近的系列值，作為控制閥訂貨的額定流量系數Kv。
控制閥開度驗算：一般要求最大計算流量時開度不大于90%，最小計算流量時開度不小于10%。
控制閥實際可調比的驗算：一般要求實際可調比不小于10。

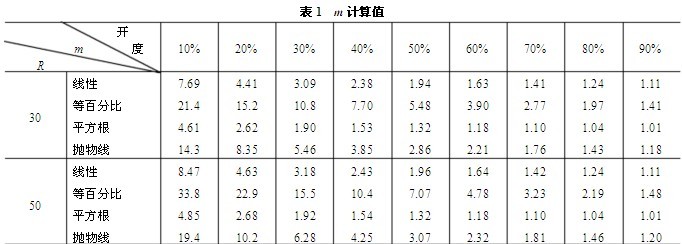

閥座直徑和公稱直徑的確定：驗算合格后，根據額定流量系數Kv確定。 傳統估算方法中，放大倍率m可如表1所示確定。
文獻[1]給出了計算示例，說明了估算方法。但該計算方法在確定額定流量系數時，沒有考慮壓降比s的影響，實際開度計算也按s=1確定。由于傳統估算方法要求壓降比s在0.6~1之間，及數值向上圓整，因此，確定額定流量系數的傳統方法對控制系統影響并不大。隨著對節能的重視，由于控制閥是耗能元件，控制閥兩端如果能夠在小壓降下運行有利于系統能量的充分利用，因此，工藝設計計算時已經將控制閥的壓降比作為重要設計條件。例如，化工工藝設計手冊[2]已經明確指出控制閥壓降比設計值為0.3。
當控制閥壓降比s=0.5時，控制閥可調節的最大流量約是控制閥額定最大流量的70%，因此，在實際應用中確定控制閥額定流量系數的傳統方法所選用控制閥在全開時不能滿足工藝最大流量的控制要求。
