對于電動調節閥執行機構最廣泛的定義是：一種能提供直線或旋轉運動的驅動裝置，它利用某種驅動能源并在某種控制信號作用下工作。執行機構使用液體、氣體、電力或其它能源并通過電機、氣缸或其它裝置將其轉化成驅動作用。

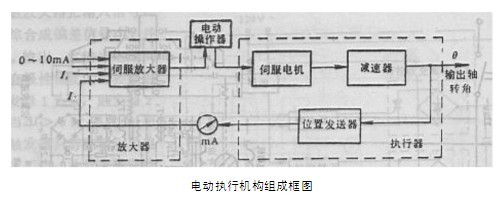

1、電動調節閥執行機構的結構原理 通過以上部分的學習，我們已經知道電動執行機構由伺服放大器和執行單元兩大部分，其典型結構原理方框圖如圖所示，對其工作原理在此作進一步討論。加深知識的理解與掌握，達到舉一反三之目的。
伺服放大器將輸入信號Ii和反饋信號If相比較，得到差值信號ΔI（ΔI=∑Ii－If）。當差值信號ΔI＞0時，ΔI經伺服放大器功率放大后，驅動伺服電機正轉，再經機械減速器減速后，使輸出轉角θ增大。輸出軸轉角位置經位置發送器轉換成相應的反饋電流If ，反饋到伺服放大器的輸入端使ΔI減小，直至ΔI=0時，伺服電機才停止轉動，輸出軸就穩定在與輸入信號相對應的位置上。反之，當ΔI＜0時，伺服電機反轉，輸出軸轉角θ減少，If也相應減小，直至使ΔI=0時，伺服電機才停止轉動，輸出軸穩定在另一新的位置上。
