套筒式調節閥的套筒與閥瓣為間隙配合，套筒上開有多個節流窗口， 窗口的形狀決定了調節閥的流量特性， 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構， 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副， 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔， 使閥瓣上下端面的腔室連通， 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消， 介質在閥桿上產生的不平衡力就非常小
①采用平衡式結構,閥前后介質壓差對閥瓣產生的不平衡力非常小,相同工況下同類型閥門所需要的執行機構推力小,所以其閥桿直徑比單座非平衡閥設計或選擇更小。
②閥桿與填料之間的摩擦力比較小,減小了閥門動作的阻力,且閥桿和填料的磨損也小,使用壽命增加。另外,較小直徑的閥桿在中高溫時熱脹冷縮變化量小,避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
③由于新型套筒閥是平衡式結構,與非平衡式的直通單座閥比較,所配置的執行機構可以比較小,但卻可以克服比直通單座調節閥高的介質壓差。例如,DN200/DN250/DN300的新型套筒調節閥只需配置C60氣缸式執行機構,不需要更大的氣缸執行機構。最大閥座直徑時,允許工作壓差是相同配置直通單座調節閥的2倍左右,也可配置薄膜式執行機構和防爆電動執行機構。
④新型套筒調節閥采用自對中無螺紋卡入式閥座結構和模塊化設計,閥門拆裝方便,并能達到Ⅳ級以上泄漏量標準。
⑤在150℃以下時,金屬硬密封可以達到Ⅳ級以上泄漏量標準,聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/DN250/DN300的新型套筒調節閥使用壽命高于直通單座調節閥。

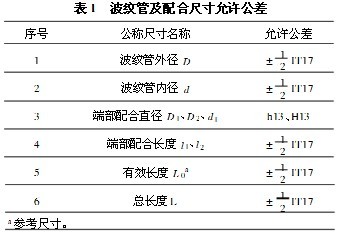

⑥新型套筒調節閥在DN80以上時,調節范圍的幾何尺寸和公差應符合圖樣要求。圖樣未要求的公差應符合表1的要求。
