詳細內容：一. ZXX-16C型氣動薄膜帶波紋管三通調節閥 產品說明：
ZXX-16C型氣動薄膜帶波紋管三通調節閥采用賀筒型薄壁窗口形閥芯結構，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構緊湊、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。
二. ZXX-16C型氣動薄膜帶波紋管三通調節閥 產品特點：
流對對閥芯作用方向都處于流開狀態，故閥能穩定工作。除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
波紋膜片：丁晴橡膠夾增強滌綸織物
填 料：聚四氟乙烯，柔性石墨
膜 蓋：A3
彈 簧：60SiMn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
墊 片：橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片
執行機構
型 式：多彈簧式薄膜執行機構 ZP280B/K，ZP400B/K，ZP600B/K，ZP1000B/K
閥 作 用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20～100KPa，40～200KPa 80～240KPa
供氣壓力：0.14～0.4MPa
信號接口：內螺紋M16×1.5（M10×1）
環境溫度：-30℃～+70℃
附 件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它

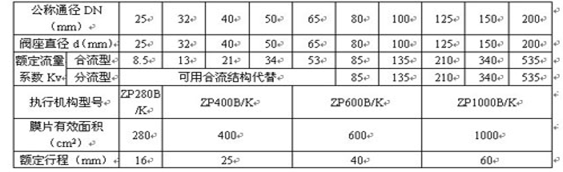

表1 Kv值和行程
表2 允許壓差

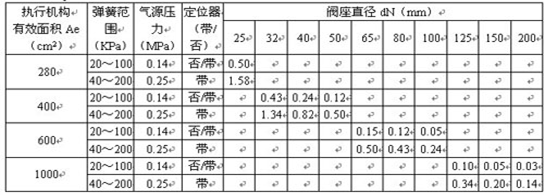

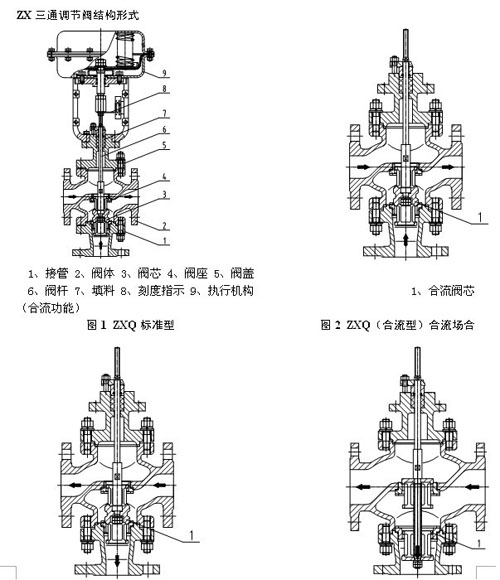

表2-1 ZXQ（合流型）合流場合

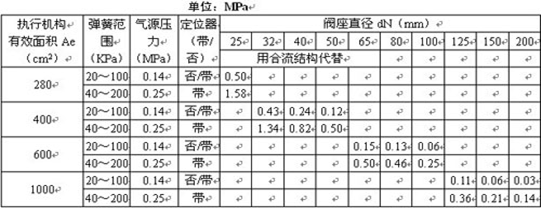

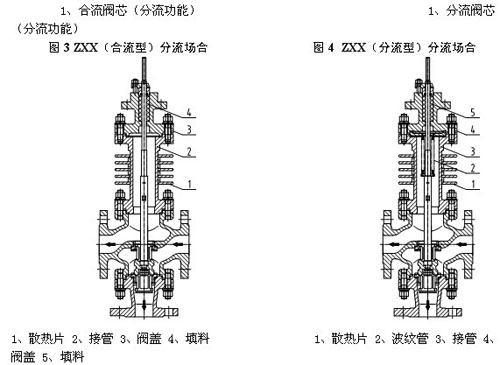

表2-2 ZXX（合流型/分流型）分流場合
注 1）對于ZXQ(X)W型三通波紋管密封調節閥，最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

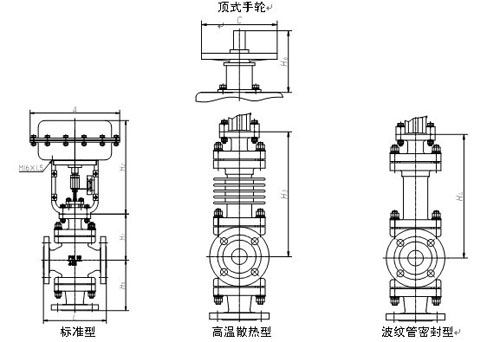

外形尺寸及重量

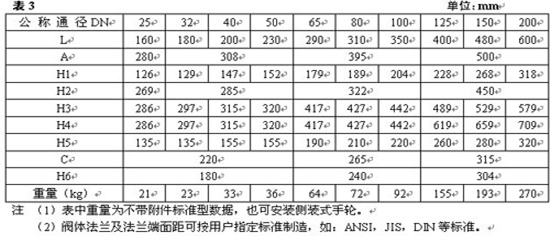

標準型 散熱型 波紋管密封型外形尺寸及重量
