詳細內容：一、ZZC、ZZV自力式差（微）壓調節閥 概述
ZZC和ZZV自力式差（微）壓調節閥是一種不需要外加能源的執行器產品�？捎糜诠Q壓力PN0.1、PN10。差（微）壓均可分段調節。從50mm.WC至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確�？煽棵芊狻．敳顗洪y的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。
二、ZZC、ZZV自力式差（微）壓調節閥 特點
無需停止生產即可進行設定值的調整；
無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠
執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來
閥體為四通形式，因而K、B型可通用一種閥體
三、ZZC、ZZV自力式差（微）壓調節閥 主要技術參數和性能指標（表一）
|
額定行程（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力PN（MPa）
差壓調節范圍（KPa） |
ZZCP/ZZVP
|
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|
|
|
額定行程（mm）
|
6 |
8 |
10 |
15 |
20 |
|
公稱壓力PN（MPa） |
0.10 1.0 |
|
差壓調節范圍（KPa）
|
0.5~5.5 5~10 9~14 13~19 18~24
22~28 26~33 31~38 36~44 42~51
49~58 56~66 64~78 76~90 88~100 |
|
介質溫度（℃）
|
≤80 |
|
調節精度（%）
|
≤10 |
|
允許泄漏量（L/H） |
ZZCP/ZZVP
|
10-4×閥額定容量（IV級） |
|
ZZCN |
5×10-3×閥額定容量（II級） |
（表二）單位:mm
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
H |
ZZCP/ZZVP
|
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN
|
|
|
|
|
536 |
536 |
570 |
590 |
|
L |
ZZCP/ZZVP
|
150 |
160 |
180 |
20 |
230 |
290 |
310 |
350 |
|
ZZCN |
|
|
|
|
222 |
222 |
310 |
350 |
|
重量(kg)
|
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
導壓管螺紋接頭 |
M16×1.5 |
四、ZZC、ZZV自力式差（微）壓調節閥 法蘭盡寸（表三）
|
公稱通徑(DN）
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
D |
PN01PN10 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
|
D1 |
PN01 |
PN10 |
75 |
85 |
100 |
125 |
145 |
160 |
180 |
|
b |
PN01 PN10 |
16 |
18 |
20 |
22 |
|
n-Φ |
PN01 PN10 |
4-14 |
4-18 |
8-18 |
|
fl×D2 |
PN01 PN10 |
2×56 |
3×56 |
3×76 |
3×84 |
3×99 |
3×118 |
3×132 |
3×156 |

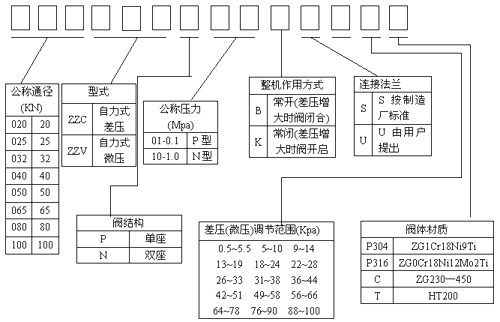

五、ZZC、ZZV自力式差（微）壓調節閥 型號編制
