詳細內容：
ZXSP型新系列氣動薄膜角形單座調節閥采用頂導向結構，配用多彈簧薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、壓降損失少、閥容量大、流量特性精確、拆裝方便等優點。該系列氣動調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。角閥專用于介質粘度大、易結晶、含有懸浮顆粒、90°彎接處，由于角形單座閥閥體無死角，便于吹掃，因此特別多用于食品工業中。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型、低溫型、高溫散熱型等多個品種。
一. ZXSP型氣動薄膜角形單座調節閥 主要零件材料
|
零件名稱 |
材 料 |
|
閥體、閥蓋 |
WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo)
CF8(304) CF8M(316) CF3(304L) CF3M(316L) |
|
閥芯、閥座 |
304(0Crl8Ni9) 316(0Cr17Ni12Mo2) 316L(00Cr17Ni14Mo2)
并堆焊司太萊合金 17-4PH(沉淀硬化型不銹鋼) |
|
填料 |
PTFE(聚四氟乙烯)R.TFE(增強聚四氟乙烯)Grafoil(柔性石墨) |
|
密封墊片 |
XB350(石棉橡膠板)、PTFE、柔性石墨夾金屬 |
|
閥桿 |
304 316 316L 17-4PH |
可根據工況選用其它材料
二. ZXSP型氣動薄膜角形單座調節閥 主要技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
|
閥座直徑dn(mm) |
10 |
12 |
15 |
20 |
10 |
12 |
15 |
20 |
25 |
32 |
32 |
40 |
32 |
40 |
50 |
|
額定流量
系數(KV) |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
17.6 |
27.5 |
17.6 |
27.5 |
44 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
16 |
25 |
16 |
25 |
40 |
|
額定行程L |
16 |
25 |
|
膜片有效面積Ae(cm2) |
280 |
400 |
|
公稱通徑DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
閥座直徑dn(mm) |
65 |
65 |
80 |
65 |
80 |
100 |
125 |
125 |
150 |
150 |
200 |
250 |
|
額定流量
系數(KV) |
直線 |
69 |
69 |
110 |
69 |
110 |
176 |
275 |
275 |
440 |
440 |
690 |
1100 |
|
等百分比 |
63 |
63 |
100 |
63 |
100 |
160 |
250 |
250 |
400 |
400 |
630 |
900 |
|
額定行程L |
40 |
60 |
100 |
|
膜片有效面積Ae(cm2) |
600 |
1000 |
1600 |
|
公稱壓力PN |
MPa |
1.6，2.5，4.0，6.4(6.3)/2.0， 5.0， 11.0 |
|
Bar |
16， 25， 40， 64(63)/20， 50， 110 |
|
Lb |
ANSI：Class150、Class300、Class600 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比(R) |
50 |
|
彈簧(信號)范圍Pr(KPa) |
20～100、40～200、80～240、(20～60、60～100) |
|
氣源壓力Ps(MPa) |
0.14 / 0.25 / 0.3 |
|
允許泄漏量 |
硬閥芯：Ⅳ級(10-×Kv) 軟閥芯：Ⅵ級見GB/T4213-92 |
|
工作
溫度
t(℃) |
常溫型 |
|
-20～200、-40～250、-60～250 |
|
散熱型 |
代號：S |
-40～350、-60～350 |
|
高溫型 |
代號：G |
350～550(選用高溫材料) |
|
低溫型 |
代號：D |
D0：-60～-100、D1：-100～-200、D2：-200～-250 |
|
調節切斷型 |
代號：Q |
-40～150(閥芯夾增強PTFE)(特殊情況下采用) |
1、彈簧范圍：氣開式優先選用40-200Kpa及80-240Kpa；氣閉式優先選用20-100Kpa及40-200Kpa
2、工作溫度劃分是根據閥體材料的壓力-溫度等級(GB9131-94)、使用工況、閥門的密封件材料等綜合因素來劃分的，各國劃分是有細微區別的。

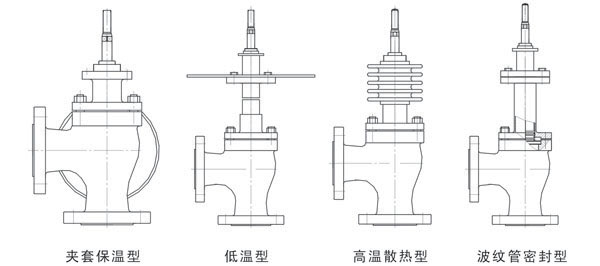

三. ZXSP型氣動薄膜角形單座調節閥 閥蓋型式
四. ZXSP型氣動薄膜角形單座調節閥 型號編制說明
ZXSP-□□K(B)
Z：執行器大類， X：新系列 S：角閥 P：單座調節閥
-□□：壓力級別：如16：1.6MPa K(B)氣開(關)式
ZXSPQ-□□K(B) Q：調節切斷型
ZXSP-□□K(B)G G：高溫型
ZXSP-□□K(B)W W：波紋管密封型
ZXSP-□□K(B)J J：夾套保溫型
ZXSP-□□K(B)D D：低溫型
ZXSP-□□K(B)S S：散熱型
備注：按國產調節閥統設標準編制，言簡意明，避免市場上型號混亂，人為造成選型、采購、使用困難。
|
允許壓差
同ZXP型氣動薄膜單座閥篇 |
|

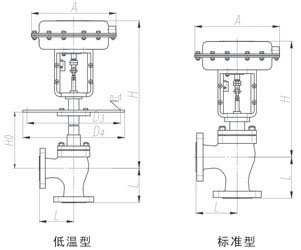

五. ZXSP型氣動薄膜角形單座調節閥 外形尺寸（單位：mm)
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
282 |
282 |
308 |
308 |
308 |
394 |
394 |
394 |
498 |
498 |
498 |
|
L |
PN16/20/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
|
PN64(63)／50 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
H |
普
通
型 |
PN16/25 |
388 |
388 |
395 |
415 |
430 |
515 |
533 |
551 |
630 |
696 |
715 |
|
PN40 |
388 |
388 |
395 |
415 |
430 |
515 |
533 |
551 |
630 |
696 |
715 |
|
PN64(63) |
395 |
395 |
415 |
435 |
465 |
535 |
572 |
580 |
680 |
730 |
762 |
|
高溫型 |
440 |
440 |
458 |
478 |
493 |
594 |
628 |
646 |
750 |
846 |
915 |
|
波紋管型 |
440 |
440 |
458 |
450 |
493 |
594 |
628 |
646 |
750 |
846 |
804 |
|
H0 |
-60～-100℃ |
500 |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
700 |
700 |
700 |
|
-100～-200℃ |
700 |
700 |
700 |
700 |
700 |
800 |
800 |
800 |
900 |
900 |
900 |
|
-200～-250℃ |
900 |
900 |
900 |
900 |
900 |
1000 |
1000 |
1000 |
1100 |
1100 |
1100 |
|
H
低
溫
型 |
-60～
-100℃ |
PN16、20、25、40 |
810 |
810 |
832 |
832 |
832 |
1026 |
1026 |
1026 |
1200 |
1198 |
1198 |
|
PN50、64 |
810 |
810 |
832 |
832 |
832 |
1026 |
1026 |
1026 |
1200 |
1198 |
1198 |
|
-100～
-200℃ |
PN16、20、25、40 |
1010 |
1010 |
1032 |
1032 |
1032 |
1226 |
1226 |
1226 |
1400 |
1398 |
1398 |
|
PN50、64 |
1010 |
1010 |
1032 |
1032 |
1032 |
1226 |
1226 |
1226 |
1400 |
1398 |
1398 |
|
-200～
-250℃ |
PN16、20、25、40 |
1210 |
1210 |
1232 |
1232 |
1232 |
1426 |
1426 |
1426 |
1600 |
1598 |
1598 |
|
PN50、64 |
1210 |
1210 |
1232 |
1232 |
1232 |
1426 |
1426 |
1426 |
1600 |
1598 |
1598 |
|
ΦD3 |
260 |
260 |
285 |
305 |
340 |
370 |
405 |
460 |
525 |
590 |
700 |
|
ΦD4 |
290 |
290 |
315 |
335 |
370 |
400 |
435 |
490 |
555 |
630 |
740 |
|
螺栓孔n(個)d(直徑) |
8-14 |
8-14 |
8-14 |
8-16 |
8-16 |
10-16 |
10-16 |
12-18 |
14-18 |
16-18 |
18-18 |
帶手輪機構應增加152(DN20～50)、182(DN65～100)、253(DNl25~200)。
法蘭標準、手輪機構見附錄部分
六. 連接尺寸及標準
法蘭按GB/T9113-2000(默認標準)，也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-97
法蘭密封面型式：PN16為凸面法蘭；PN25為凸面法蘭；PN40、PN 64(63)為凹凸面法蘭，閥體為凹面法蘭
法蘭端面距按GB12221-89(其它標準須指明)
焊接連接坡口按：GB12224-89
執行機構氣信號接口：內螺紋M10x1(DN≤100)，內螺紋M16x1.5(DN>100)
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等。
七. 訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱、型號、用途
公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
閥前壓力，閥后壓力
介質名稱及狀態，介質流量
閥蓋型式
整機作用方式(氣開還是氣關)，儀表風(氣源)壓力
閥體、閥內件材質要求
附件要求：電-氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、閥位傳送器、(頂裝)手輪等
閥體法蘭標準(不指明時我公司按GB9113-2000規定供貨)
閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-89規定供貨)
其它特殊要求(如耐蝕要求，防爆要求，泄漏等級限制要求，等等)
