詳細內容：ZDSP電子式電動單座調節閥,由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動單座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動單座調節閥控制精度和性能比DKZ型有明顯提高。電動單座調節閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。電動單座調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

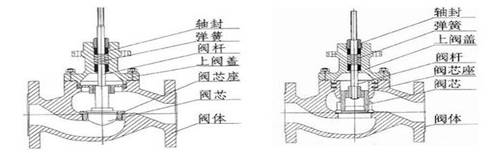

ZDSP電子式電動單座調節閥主要零件材料及主要技術參數
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
主要
零件 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 |
|
墊片 |
增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
|
推桿、襯套 |
2Cr13 |
|
適用
工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
高溫型 |
-30～+450℃ |
-40～+450℃ |
-40～+4500℃ |
|
公稱通徑mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數kv |
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公稱壓力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直線 |
直線，等百分比，快開 |
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
閥體型式 |
直通單座鑄造球型閥 |
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
|
配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
381L |
381LSA-08 381LXA-08 |
381LSA-20 |
361LSB-30 |
381LSB- 50 |
381LSC-65 |
381LSC-99 |
|
防爆型 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
ZDSP電子式電動單座調節閥電動執行機構
1、電動執行機構主要性能參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
|
202 |
381LSA-20
381LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
381LSB-30
381LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
381LSB-50
381LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
2、主要性能指標
|
項目 |
指標值 |
|
基本誤差％ |
配3810L±2.5； 帶定位器 ±1.0 |
|
回差％ |
配381L ±2.0； 配PSL±1.0 |
|
死區％ |
1.0 |
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
可調范圍 |
50：1 |
|
額定行程偏差％ |
2.5 |
|
泄量量L/H |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |

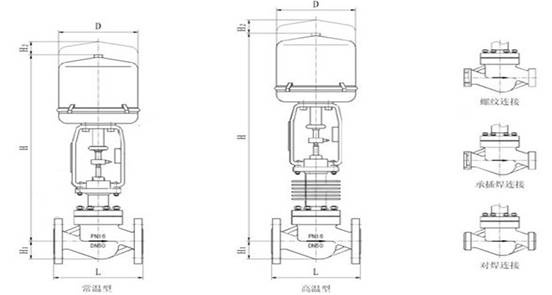

ZDSP電子式電動單座調節閥外型及連接尺寸
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
結構長度
（L） |
PN16/25 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
|
PN64、100 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
|
常溫型
（H） |
PN16/25 |
756 |
781 |
803 |
928 |
945 |
1260 |
1270 |
1294 |
1515 |
1540 |
1565 |
1816 |
2180 |
|
PN40 |
766 |
791 |
813 |
938 |
955 |
1260 |
1270 |
1329 |
1545 |
1560 |
1605 |
1892 |
2130 |
|
PN64/100 |
773 |
803 |
833 |
965 |
1000 |
1280 |
1300 |
1338 |
1575 |
1620 |
1675 |
1936 |
2202 |
|
高溫型
（H） |
PN16/25 |
956 |
981 |
1003 |
1128 |
1145 |
1510 |
1520 |
1544 |
1835 |
1860 |
1885 |
2166 |
2530 |
|
PN40 |
966 |
991 |
1013 |
1138 |
1155 |
1510 |
1520 |
1579 |
1865 |
1880 |
1925 |
2245 |
2480 |
|
PN64/100 |
973 |
1003 |
1033 |
1165 |
1200 |
1530 |
1550 |
1588 |
1895 |
1940 |
1995 |
2286 |
2552 |
|
H1 |
PN16/25 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
PN64/100 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
H2 |
87 |
90 |
|
D |
225 |
257 |
310 |
|
壓力等級 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|
執行機構 |
3810系列、DKJ或DKZ系列等 |
ZDSP電子式電動單座調節閥訂貨須知：
一、①ZDSP電子式電動單座調節閥產品名稱與型號②ZDSP電子式電動單座調節閥口徑③ZDSP電子式電動單座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZDSP電動單座調節閥型號，請按ZDSP電子式電動單座調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
