| ZJSN氣動薄膜雙座調節閥 |
 |
詳細內容：一、ZJSN氣動薄膜雙座調節閥 概述ZJSN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧氣動薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。二、ZJSN氣動薄膜雙座調節閥 主要零件材料
|
本體材質為碳鋼 |
本體材質為不銹鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
閥座 |
304 |
304 |
304 |
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
304 |
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
304 |
304 |
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
304 |
304 |
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
9 |
螺母 |
304 |
316 |

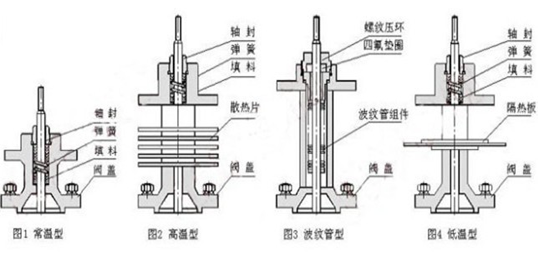

316L | 三、ZJSN氣動薄膜雙座調節閥 閥蓋形式
注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。 四、ZJSN氣動薄膜雙座調節閥 主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量
系數KV |
直線 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
302 |
484 |
759 |
|
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
執行機構
型號 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
|
公稱壓力PN（MPa） |
1.6 2.5 4.0 6.4 |
|
固有流量特性 |
直線 等百分比 |
|
固有可調比R |
50：1 |
|
信號范圍Pr（KPa） |
20-60、20-100、40-200、60-100、80-240 |
|
氣源壓力Ps（MPa） |
0.14、0.25、0.28、0.40 | 五、ZJSN氣動薄膜雙座調節閥 主要性能指標
|
序號 |
項 目 |
標準型調節閥 |
散熱、低溫型調節閥 |
|
不帶定位器 |
帶定位器 |
不帶定位器 |
帶定位器 |
|
1 |
基本誤差＜（%） |
±5 |
±1 |
±15 |
±4 |
|
2 |
回差＜（%） |
3 |
1 |
10 |
3 |
|
3 |
死區＜（%） |
3 |
0.4 |
8 |
1 |
|
4 |
始終點偏差
＜（%） |
氣開 |
始點 |
±2.5 |
±1 |
±6 |
±2.5 |
|
終點 |
±5 |
±15 |
|
氣關 |
始點 |
±5 |
±15 |
|
終點 |
±2.5 |
±6 |
|
5 |
|
±2.5 |
+2.5 |
+6 |

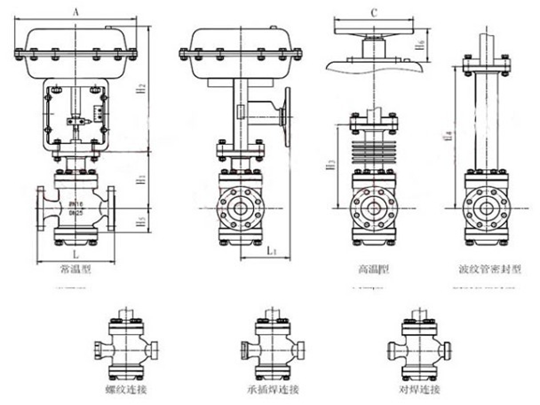

+2.5 | 六、ZJSN氣動薄膜雙座調節閥 外型尺寸
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
結構長度
（L） |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
|
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
|
H1 |
155 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
235 |
235 |
247 |
256 |
268 |
364 |
384 |
394 |
465 |
470 |
540 |
|
H4 |
365 |
365 |
425 |
420 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
|
H5 |
110 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
|
H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
壓力等級 |
GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K |
|
執行機構 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
尊敬的客戶：歡迎您訪問超卓閥門公司的網站。注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢超卓閥門公司技術部門索取最新數據。咨詢電話：0577-57993331 57993332 57993338 圖文傳真：0577-57993339 |
|
|
|
|
