詳細內容：一.ZXPF型氣動薄膜襯氟單座調節閥 概述
ZXPF型氣動薄膜襯氟單座調節閥是一種四氟波紋管密封閥。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該氣動調節閥接觸介質的部位采用高壓注塑工藝，襯有能耐腐蝕介質(如鹽酸、硫酸、硝酸、氫氟酸等)和耐老化的聚全氟乙烯(簡稱F46)，又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
二.ZXPF型氣動薄膜襯氟單座調節閥 基本結構
1、閥體2、襯里3、閥芯4、PTFE波紋管
5、閥桿6、閥蓋7、執行機構
三.ZXPF型氣動薄膜襯氟單座調節閥 特點
1、耐腐蝕：閥體內腔、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保良好的密封性。
3、泄漏量小：由于閥芯、閥座是軟密封，故泄漏量達GB/T4213-92中Ⅵ級標準，甚至無泄漏。
4、采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
四.ZXPF型氣動薄膜襯氟單座調節閥 主要零件材質
|
零件名稱 |
材 質 |
零件名稱 |
材 質 |
|
閥 體 |
WCB |
襯 里 |
F46 |
|
波 紋 管 |
PTFE |
閥 芯 |
PTFE |
|
閥 蓋 |
WCB |
閥 桿 |
304 |
五.ZXPF型氣動薄膜襯氟單座調節閥 主要技術參數
|
公稱通徑Dn(mm) |
G3/4〞 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑dn(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
額定流量
系數Kv |
等百分比 |
|
|
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
直線 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
300 |
|
公稱壓力PN(MPa) |
1.0 1.6 2.5 |
|
執行機構 |
型 號 |
PZM-280 |
PZM-280 |
PZM-400 |
PZM-600 |
PZM-1000 |
|
有效cm2 |
280 |
280 |
400 |
600 |
1000 |
|
行程mm |
10 |
10, 16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
20～100可選40～200 80-240 |
|
作用方式 |
氣開式或氣關式 |
|
工作溫度 |
-20～+150℃ |
|
固有可調比R |
30:1 |
六.ZXPF型氣動薄膜襯氟單座調節閥 設計選型注意事項
1、在強腐蝕介質選用閥門時，首先要考慮襯氟閥，我們進行過成本核算以及多處用戶走訪，在強腐蝕環境中若采用316閥體＋哈氏合金，其成本至少是同口徑襯氟閥門的3-4倍，而且往往閥內件腐蝕后，而閥體幾乎還是新的。選用襯氟閥性價比更合理。
2、盡量不要選氣動隔膜閥，因為隔膜閥有一個極不可靠的運動部件隔膜，由于控制閥動作頻繁，隔膜即要受介質壓力、介質沖刷、介質腐蝕、上下動作膜室增壓降壓，隔膜很容易折裂，又加上隔膜閥往往沒填料，其隱患就更大了。(手動隔膜閥由于動作次數較小，上述情況有所改善)。
3、在流通能力允許的情況下，可用襯氟單座調節閥代替襯氟球閥。因為襯氟球閥在轉動過程中，若由于存在著巨大的磨擦與撕扯，球體與閥座上的F46容易損壞。而襯氟單座調節閥屬于接觸密封，即使磨損也會自動補償，保證及時密封。
4、襯氟單座調節閥不能用于真空環境中。因為真空會導致F46吸引松弛。

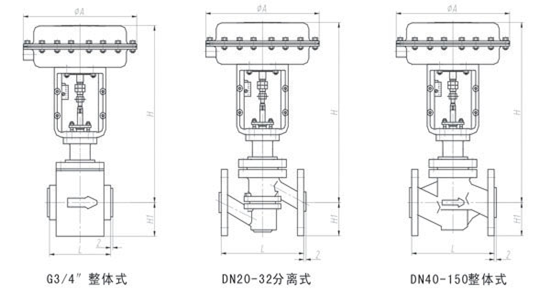

七.ZXPF型氣動薄膜襯氟單座調節閥 外形尺寸
|
公稱通徑Dn(mm) |
3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
150 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
|
A |
280 |
280 |
280 |
304 |
304 |
304 |
394 |
394 |
394 |
498 |
|
H |
401 |
450 |
485 |
495 |
523 |
523 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
重量kg |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
注：法蘭連接尺寸符合GB9113-2000標準。也可按用戶要求提供HG20592～20635-97及ANSI、JIS、JPI美國和日本標準。
八.ZXPF型氣動薄膜襯氟單座調節閥 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·整機作用方式
·附件要求：電-氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、閥位傳送器、(頂裝)手輪等
·閥體法蘭標準
·閥體結構長度(法蘭面距L)
