詳細內容：一. ZJHPF-B氣動波紋管襯氟調節閥簡介：

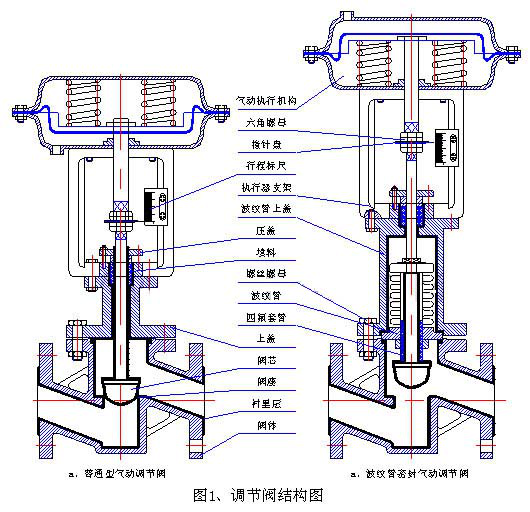

ZJHPF-B氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。閥芯導向面積大，抗振性好，配用ZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。
二. ZJHPF-B氣動波紋管襯氟調節閥特點：
1、耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量�。河捎陂y芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
三. ZJHPF-B氣動波紋管襯氟調節閥執行機構配置
|
型號 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
20～100(標準):40～200;
80～240; 20～60; 60～100 |
閥體
|
閥體形式 |
直通單座鑄造球型閥 |
|
公稱通徑 |
DN20～150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
GB/T9113、JB/T79 |
|
連接形式 |
法蘭(FF RF RTJ) |
|
壓蓋型式 |
螺栓壓緊式 |
|
工作溫度 |
-40～180℃ |
|
密封填料 |
V型聚四氟乙烯填料 |
閥內件
閥芯形式：?jiǎn)巫?襯四氟)
流量特性：近似等百分比
執行機構及附件、作用形式
|
執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
|
執行器型號 |
ZJHA/B-22 |
ZJHA/B-23 |
ZJHAB-34 |
|
有效面積(cm2) |
350 |
350 |
560 |
|
行程 |
10、16 |
25 |
40 |
|
彈簧范圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
|
膜片材料 |
乙丙橡膠夾尼龍布 |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
主要零件材料
|
閥體、閥蓋 |
ZG230-450襯F46 |
|
閥座、閥芯 |
2Cr13襯F46、304襯F46 |
|
閥蓋 |
丁腈橡膠夾增強滌綸織物 |
|
波紋管材料 |
聚四氟乙烯 |
額定流量系數Kv、額定行程
|
公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |

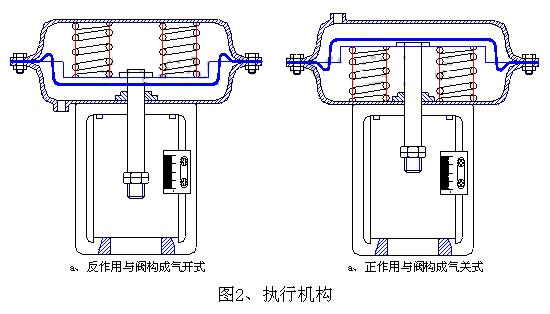

四. ZJHPF-B氣動波紋管襯氟調節閥執行機構
型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧范圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4" 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 ZJHPF-B氣動波紋管襯氟調節閥允許壓差
|
供氣壓力 |
彈簧范圍 |
允許壓差 |
|
公稱通徑 |
|
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
1.4 |
0.2～1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8～2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
五. ZJHPF-B氣動波紋管襯氟調節閥性能
泄漏量:小于閥額定容量的0.01% 回差:帶定位器：小于全行程的1% 基本誤差:帶定位器：小于全行程的±1% 注：采用標準的V型聚四氟乙烯填料 可調范圍 30：1 Kv值和行程
|
公稱通徑 |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
