| ZDSM型電動套筒調節閥 |
 |
| 詳細內容：一、ZDSM電動套筒調節閥 概述

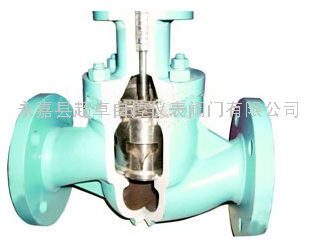

ZDSM電動套筒調節閥，采用套筒導向、壓力平衡型雙密封面閥芯結構，配PSL、3810電子式電動執行器。流道呈S流線型，整體具有工作平穩、允許壓差大、流量特性準確、噪音低等特點。電動套筒調節閥特別適用于流量大，閥前后壓差較大，泄露要求不高的工作場合。 二、ZDSM電動套筒調節閥 技術參數
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座通徑mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數kv |
直線型 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
公稱壓力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直線，等百分比，快開 |
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
|
法蘭尺寸 |
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
閥體型式 |
直通套筒鑄造球型閥 |
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
|
配用電動執行
機構型號 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
381L |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
|
防爆型 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
|
|
|
|
|
注：
1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。

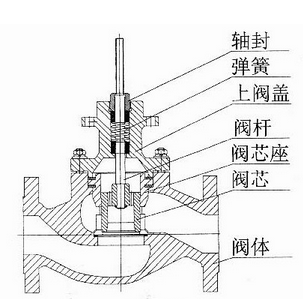

2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 三、ZDSM電動套筒調節閥 零件材料
|
本體材質為碳鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
 |
|
2 |
閥座 |
304 |
304 |
304 |
|
3 |
閥芯 |
304 |
304 |
304 |
|
4 |
導向套 |
304 |
304 |
304 |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
6 |
閥桿 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本體材質為不銹鋼 |
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
|
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L | 四、電動套筒調節閥 外形尺寸
|
|
|
|

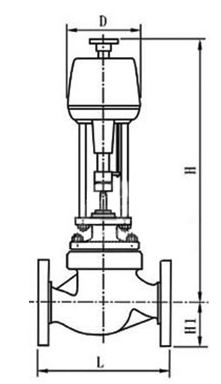

電動套筒調節閥外型尺寸圖（配PS執行器） |
電動套筒調節閥外型尺寸圖（配381執行器） |
|
公通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
300 |
|
L |
PN1.6、4.0MPa |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
4510 |
600 |
|
PN6.4MPa |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
D |
225 |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN1.6、4.0MPa |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN6.4MPa |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H3 |
PN1.6、4.0MPa |
144 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
|
PN6.4MPa |
156 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
|
H2 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H4 |
459 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
PN1.6、4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
|
重量(KG) |
PN1.6、4.0MPa |
10 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
|
PN6.4MPa |
13 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 | |
|
|
|
|
