詳細內容：一、ZJHJ精小型氣動薄膜調節角閥概述
ZJHJ精小型氣動薄膜調節角閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
二、ZJHJ精小型氣動薄膜調節角閥 閥體
形 式：角形單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
三、ZJHJ精小型氣動薄膜調節角閥 上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
四、ZJHJ精小型氣動薄膜調節角閥 閥內組件
閥芯型式： 上導向單座柱塞型閥芯
流量特性： 等百分比特性、線性特性和快開特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZJHJ精小型氣動薄膜調節角閥 執行機構
型 式 ：多彈簧式薄膜執行機構
膜片材料： 丁晴橡膠夾增強滌綸積物
彈簧范圍 ：0.02~0.10、0.08~0.24MPa
供氣壓力： 0.14、0.16、0.28、0.40MPa
氣源接頭： 內螺紋M10×1
環境溫度： -30~+70℃
閥作用型式 ： 氣—開式或氣—關式
附 件 ： 定位器、手輪機構
六、ZJHJ精小型氣動薄膜調節角閥 性能
泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 ： 3%(不帶定位器)
1%(帶定位器)
線 性 ： ±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍 ： 50:1
七、ZJHJ型氣動角型調節閥 規格參數表
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
八、主要零件材料及推薦使用溫度范圍
|
閥體材料 |
公稱壓力MPa |
介質工作溫度℃ |
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作壓力MPa |
|
鑄鐵HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25 |
4.0
6.4 |
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
鑄不銹鋼ZG1Cr18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
1.9
3.5 |
1.7
3.4 |
1.4
3.2 |
1.1
2.9 |
0.8
2.6 |

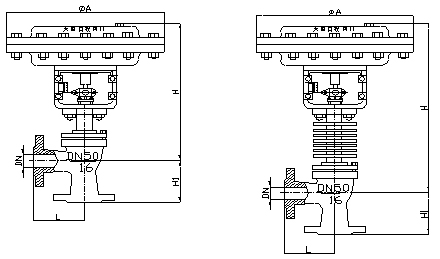

九、ZJHJ精小型氣動薄膜調節角閥 外裝尺寸
|
公稱通徑DN（mm） |
L（mm） |
H1（ mm） |
H（mm） |
ØA |
|
1.6（MPa） |
常溫 |
中溫 |
|
20 |
100 |
100 |
349 |
444 |
285 |
|
25 |
115 |
115 |
350 |
445 |
285 |
|
32 |
130 |
130 |
358 |
458 |
285 |
|
40 |
130 |
130 |
378 |
478 |
285 |
|
50 |
150 |
150 |
393 |
493 |
285 |
|
65 |
170 |
170 |
494 |
594 |
360 |
|
80 |
190 |
190 |
503 |
628 |
360 |
|
100 |
215 |
215 |
521 |
646 |
360 |
|
125 |
250 |
250 |
634 |
759 |
360 |
|
150 |
275 |
275 |
696 |
846 |
470 |
|
200 |
325 |
325 |
715 |
915 |
470 |
十、ZJHJ精小型氣動薄膜調節角閥 型號編制說明
|
Z |
J |
H |
J |
16 |
C |
G |
K |
|
自控閥門 |
執行機構： |
多彈簧氣動薄膜執行機構 |
閥門結構類型: |
公稱壓力： |
閥體材質： |
溫度類型： |
作用型式： |
|
|
J：表示精小型 |
|
F：表示分流閥 |
16：表示1.6MPa |
C：表示碳鋼 |
G：中溫型常溫省略 |
K：表示氣開型 |
|
|
|
|
H：表示合流閥 |
25：表示2.5MPa |
P：表示不銹鋼 |
|
B：表示氣關型 |
|
|
|
|
J： 表示角形閥 |
40：表示4.0MPa |
F46：表示閥體襯氟 |
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
十一、訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm)3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
