詳細內容：一、ZRSN電動雙座調節閥 概述
電動雙座調節閥,由 PS 系列和 3810 系列直行程電動執行機構和低流阻直通單座閥組成。 ( 也可配其它品牌直行程執行機構 ) 。電動執行機構為電子式一體化結構，內有伺服放大器 , 輸入控制信號 (4-20mADC 或 1-5VDC) 及電源即可控制閥門開度 , 達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭群托阅鼙� DKZ 型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
二、ZRSN電動雙座調節閥 主要零件材料及結構圖
|
1 |
閥體 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
|
2 |
閥座 |
304 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
316 |
316L |
|
4 |
導向套 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
5 |
閥蓋 |
WCB |
CF8 |
CF 8M |
CF 3M |
|
6 |
填料 |
PTFE/ 柔性石墨 |
|
7 |
彈簧 |
65Mn |
304 |
316 |
316L |
|
8 |
螺母 |
304 |
304 |
316 |
316L |
|
9 |
閥桿 |
304 |
304 |
316 |
316L |

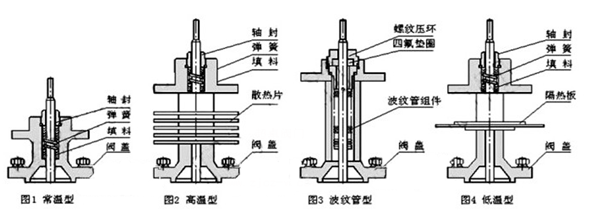

三、ZRSN電動雙座調節閥 閥蓋形式
注：常溫型：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。
四、ZRSN電動雙座調節閥 主要技術參數
|
公稱通徑 DN （ mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數
(KV) |
直線 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
302 |
484 |
759 |
1210 |
1936 |
|
等百
分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
|
額定行程 L （ mm ） |
16 |
25 |
40 |
60 |
100 |
|
公稱壓力 PN （ MPa ） |
1.6 2.5 4.0 6.4 |
|
執行機構型號 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
50 ： 1 |
|
工作溫度 t （ ℃ ） |
普通型：鑄鋼:-40-250; 鑄不銹鋼:-60-250; 散熱型:鑄鋼 -40-450; 鑄不銹鋼:-60-450 |
|
輸入信號 |
0-10mADC 、 4-20mADC 、 220VAC （開關信號） |
|
電源電壓 |
220VAC 50Hz |
五、ZRSN電動雙座調節閥 電動執行機構
1 、電動執行機構主要性能指標參數
|
型號 |
額定輸出力 N |
速度 mm/s |
技術參數 |
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08
381LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
電源： AC220V 50Hz
輸入信號： DC4-20mA
DC1-5V
( 信號線用屏蔽線 )
輸出信號： DC4 ～ 20mA
防護等級： IP67
帶手輪 |
電源： AC220V 50Hz
輸入信號： DC4-20mA
DC1-5V
( 信號線用屏蔽線 )
輸出信號： DC4 ～ 20mA
防護等級：相當 IP55
隔爆標志： ExdⅡBT4
帶手柄 |
|
202 |
381LSA-20
381LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
381LSB-30
381LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
381LSB-50
381LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
2 、主要性能指標
|
項目 |
指標值 |
|
基本誤差％ |
配 3810L ±2.5 ； 帶定位器 ±1.0 |
|
回差％ |
配 381L ±2.0 ； 配 PSL±1.0 |
|
死區％ |
1.0 |
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
可調范圍 |
50 ： 1 |
|
額定行程偏差％ |
2.5 |
|
泄量量 L/H |
符合 JB/T7387-94 IV 級 小于閥的額定容量 ×10-4 |
3 、允許壓差
|
公稱通徑 (mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
閥座直徑 (mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構 |
允許壓差 △P （ MPa ） |
|
配 PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
配 381L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
注 : 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

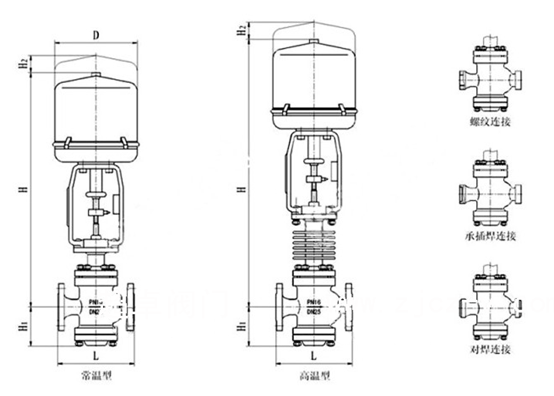

六、ZRSN電動雙座調節閥 主要外型尺寸
|
公稱通徑（ DN ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
結構長度
（ L ） |
PN16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
|
常溫型
（ H ） |
PN16/25 |
535 |
553 |
556 |
698 |
703 |
959 |
969 |
981 |
1061 |
1076 |
1109 |
1361 |
1458 |
|
PN40 |
540 |
558 |
561 |
703 |
708 |
964 |
974 |
986 |
1066 |
1081 |
1114 |
1366 |
1463 |
|
PN64 |
545 |
563 |
566 |
708 |
713 |
969 |
979 |
991 |
1071 |
1086 |
1119 |
1371 |
1468 |
|
高溫型
（ H ） |
PN16/25 |
735 |
753 |
756 |
898 |
903 |
1209 |
1219 |
1231 |
1381 |
1396 |
1429 |
1711 |
1808 |
|
PN40 |
745 |
763 |
766 |
908 |
913 |
1219 |
1229 |
1241 |
1391 |
1406 |
1439 |
1721 |
1818 |
|
PN64 |
755 |
773 |
776 |
918 |
923 |
1229 |
1239 |
1251 |
1401 |
1416 |
1449 |
1731 |
1828 |
|
H1 |
PN16/25 |
95 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
465 |
|
PN40 |
100 |
122 |
125 |
144 |
149 |
193 |
213 |
225 |
273 |
283 |
325 |
446 |
470 |
|
PN64 |
105 |
127 |
130 |
149 |
154 |
198 |
218 |
230 |
278 |
288 |
330 |
451 |
475 |
|
H2 |
87 |
90 |
|
D |
225 |
257 |
310 |
|
壓力等級 |
GB ： 1.6 、 2.5 、 4.0 、 6.4MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30K |
|
執行機構 |
PSL 系列、 3810 系列、 DKJ 或 DKZ 系列等 |
