詳細內容：一、ZSAP電子式電動頂導向調節閥概述：
ZSAP電子式電動頂導向調節閥由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
二、ZSAP電子式電動頂導向調節閥主要技術參數和性能指標
|
公稱通徑mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可與本公司
商洽生產 |
|
額定流量系數kv |
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公稱壓力(MPa) |
0.6，1.6，2.5，4.0，6.4 |
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直線 |
直線，等百分比，快開 |
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
閥體型式 |
直通單座鑄造球型閥 |
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
|
配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
361L |
361LSA-08
361LXA-08 |
361LSA-20 |
361LSB-30 |
361LSB-
50 |
361LSC-65 |
361LSC-99 |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-
50 |
|
|
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決 |
三、ZSAP電子式電動頂導向調節閥執行機構主要技術參數：
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08
361LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
|
202 |
361LSA-20
361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
361LSB-30
361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
361LSB-50
361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
四、ZSAP電子式電動頂導向調節閥性能指標
|
項目 |
指標值 |
|
基本誤差％ |
配3610L±2.5； 帶定位器 ±1.0 |
|
回差％ |
配361L ±2.0； 配PSL±1.0 |
|
死區％ |
1.0 |
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
可調范圍 |
50：1 |
|
額定行程偏差％ |
2.5 |
|
泄量量L/H |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
五、ZSAP電子式電動頂導向調節閥允許壓差
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構 |
允許壓差△P（MPa） |
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |

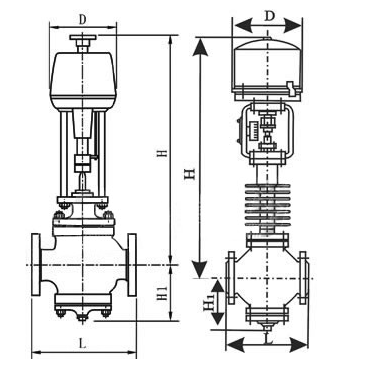

六、ZSAP電子式電動頂導向調節閥外形尺寸：
|
公稱通徑DN（mm） |
L(mm) |
H(mm) |
H1(mm)
重量 |
|
0.6,1.6
(MPa) |
4.0
(MPa) |
6.4
(MPa) |
常溫型 |
散熱型 |
PN0.6
(MPa) |
PN1.6
(MPa) |
PN4.0
(MPa) |
PN6.4
(MPa) |
R(mm) |
0.6,1.6
(MPa)
kg |
4.0,6.4
(MPa)
kg |
|
G3/4” |
120 |
120 |
120 |
643 |
/ |
31 |
31 |
31 |
|
176 |
9 |
10 |
|
20 |
181 |
194 |
206 |
699 |
849 |
45 |
52.5 |
52.5 |
65 |
176 |
11 |
14 |
|
25 |
184 |
197 |
210 |
711 |
861 |
50 |
57.5 |
57.5 |
70 |
176 |
13 |
17 |
|
40 |
222 |
235 |
251 |
728 |
893 |
65 |
75 |
75 |
85 |
176 |
15 |
24 |
|
50 |
254 |
267 |
286 |
731 |
901 |
70 |
82.5 |
82.5 |
90 |
176 |
19 |
29 |
|
65 |
276 |
292 |
311 |
827 |
100.7 |
80 |
92.5 |
92.5 |
102.5 |
176 |
32 |
51 |
|
80 |
298 |
317 |
337 |
839 |
1024 |
95 |
100 |
100 |
107.5 |
176 |
40 |
63 |
|
100 |
352 |
368 |
394 |
857 |
1067 |
105 |
110 |
117.5 |
125 |
176 |
50 |
84 |
|
150 |
451 |
473 |
508 |
1140 |
1400 |
132.5 |
142.5 |
150 |
172.5 |
225 |
77 |
120 |
|
200 |
600 |
610 |
650 |
1160 |
1420 |
160 |
170 |
187.5 |
207.5 |
225 |
115 |
159 |
