詳細內容：Q941TC電動陶瓷球閥內部閥芯組件采用的是增韌氧化鋁或氧化鋯陶瓷，其化學穩定性及硬度極高（洛氏硬度HRC88）， 僅次于金剛石,具有極高的耐磨損、耐腐蝕、耐沖蝕性能，而且隔熱性好，熱膨脹系數小, 有高硬度及高電熱絕緣性,適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。廣泛應用于很難使用金屬或其他材質的惡劣工況下，如化學設備，廢物焚化設備，煙氣脫硫設備等，覆蓋電力、石油、化工、冶金、采礦、污水處理等工業領域。
球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02結構陶瓷的自潤滑性，具有優異的密封性能。徹底改變了金屬硬密封球閥易泄漏、扭矩大、密封面不耐腐蝕的缺點。

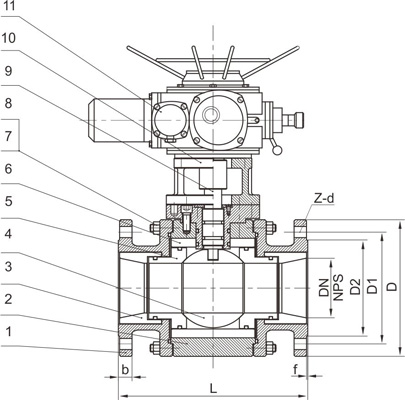

Q941TC電動陶瓷球閥主要零部件材料：
|
序號No. |
名稱 |
材料 |
序號No. |
名稱 |
材料 |
|
1 |
閥蓋 |
A105/SS304 |
7 |
螺柱 |
A193-B7/B8 |
|
2 |
中閥體 |
A105/SS304 |
8 |
螺母 |
A194-2H/B8 |
|
3 |
接管 |
高強度結構陶瓷 |
9 |
閥桿 |
SS316/SS316L |
|
4 |
球體 |
高強度結構陶瓷 |
10 |
支架(電、氣動) |
Q235/SS304 |
|
5 |
閥座 |
高強度結構陶瓷 |
填料函(手動) |
Q235/SS304 |
|
6 |
中體 |
高強度結構陶瓷 |
11 |
驅動裝置 |
組件 |
Q941TC電動陶瓷球閥主要外形和連接尺寸：
Q941TC電動陶瓷球閥(GB/T 9113) :
|
DN |
L |
PN10(1.0MPa) |
PN16(1.6MPa) |
|
D |
D1 |
D2 |
b |
f |
Z-d |
D |
D1 |
D2 |
b |
f |
Z-d |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-Ф14 |
95 |
65 |
45 |
16 |
2 |
4-Ф14 |
|
20 |
130 |
105 |
75 |
58 |
18 |
2 |
4-Ф14 |
105 |
75 |
58 |
18 |
2 |
4-Ф14 |
|
25 |
140 |
115 |
85 |
68 |
18 |
2 |
4-Ф14 |
115 |
85 |
68 |
18 |
2 |
4-Ф14 |
|
32 |
165 |
140 |
100 |
78 |
18 |
2 |
4-Ф18 |
140 |
100 |
78 |
18 |
2 |
4-Ф18 |
|
40 |
165 |
150 |
110 |
88 |
18 |
3 |
4-Ф18 |
150 |
110 |
88 |
18 |
3 |
4-Ф18 |
|
50 |
203 |
165 |
125 |
102 |
18 |
3 |
4-Ф18 |
165 |
125 |
102 |
18 |
3 |
4-Ф18 |
|
65 |
220 |
185 |
145 |
122 |
18 |
3 |
4-Ф18 |
185 |
145 |
122 |
18 |
3 |
4-Ф18 |
|
80 |
241 |
200 |
160 |
138 |
20 |
3 |
8-Ф18 |
200 |
160 |
138 |
20 |
3 |
8-Ф18 |
|
100 |
305 |
220 |
180 |
158 |
20 |
3 |
8-Ф18 |
220 |
180 |
158 |
20 |
3 |
8-Ф18 |
|
125 |
356 |
250 |
210 |
188 |
22 |
3 |
8-Ф18 |
250 |
210 |
188 |
22 |
3 |
8-Ф18 |
|
150 |
394 |
285 |
240 |
212 |
22 |
3 |
8-Ф22 |
285 |
240 |
212 |
22 |
3 |
8-Ф22 |
|
200 |
457 |
340 |
295 |
268 |
24 |
3 |
8-Ф22 |
340 |
295 |
268 |
24 |
4 |
12-Ф22 |
|
250 |
533 |
395 |
350 |
320 |
26 |
3 |
12-Ф22 |
405 |
355 |
320 |
26 |
4 |
12-Ф26 |
|
300 |
610 |
445 |
400 |
375 |
26 |
4 |
12-Ф22 |
460 |
410 |
375 |
28 |
4 |
12-Ф26 |
Q941TC電動陶瓷球閥ASME B16.5 :
|
DN |
L |
Class150 |
|
D |
D1 |
D2 |
b |
f |
Z-d |
|
1/2 |
110 |
89 |
60.5 |
35 |
2 |
12 |
4-16 |
|
3/4 |
117 |
98 |
70.0 |
43 |
2 |
12 |
4-16 |
|
1 |
127 |
108 |
79.5 |
51 |
2 |
12 |
4-16 |
|
11/4 |
140 |
117 |
89.0 |
64 |
2 |
13 |
4-16 |
|
11/2 |
165 |
127 |
98.5 |
73 |
2 |
15 |
4-16 |
|
2 |
178 |
152 |
120.5 |
92 |
2 |
16 |
4-19 |
|
21/2 |
190 |
178 |
139.5 |
105 |
2 |
18 |
4-19 |
|
3 |
203 |
190 |
152.5 |
127 |
2 |
19 |
4-19 |
|
4 |
229 |
229 |
190.5 |
157 |
2 |
24 |
8-19 |
|
5 |
254 |
254 |
216.0 |
186 |
3 |
24 |
8-22 |
|
6 |
267 |
279 |
241.5 |
216 |
3 |
26 |
8-22 |
|
8 |
292 |
343 |
298.5 |
270 |
3 |
29 |
8-22 |
|
10 |
330 |
406 |
362.0 |
324 |
4 |
31 |
12-25 |
