詳細內容：PZ543傘齒輪傳動刀型閘閥，是一種用于介質出入的開關部件。公稱通徑是DN50~500mm NPS 2"~20"。
該產品為傘齒輪驅動，操作輕松靈活，常用于大口徑或較高壓力場合人工手動操作。
刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-600℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
中文名：PZ543傘齒輪傳動刀型閘閥
公稱通徑：DN50~500mm NPS 2"~20"
密封型式：硬密封、軟密封
氣源壓力：0.4~0.6MPa
執行標準
產品型號：PZ573
閥體上蓋：碳鋼，不銹鋼
閘板閥桿：不銹鋼
密封圈：橡膠，四氟，不銹鋼，硬質合金
殼休試驗：1.5XPN 密封試驗：1.1XPN
公稱通徑：DN50～1000mmNPS2～40
工作溫度：橡膠密封≤80℃，四氟密封≤180℃，硬密封≤425℃
適用溫度：-38～＋650℃（具體溫度范圍視密封副材質和介質性質而定
連接法蘭：ANSIB16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
氣源壓力:0.4-1.6MPa 電磁閥電壓:DC24V,AC220V
適用介質：糖槳，紙槳，污水，煤礦，灰，渣水混合物等介質。
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
適用溫度：0~+200℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級(液體0.1×DN mm3/s)軟密封：A級 (零泄漏)
配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器
電磁閥電壓：DC24V、AC220V

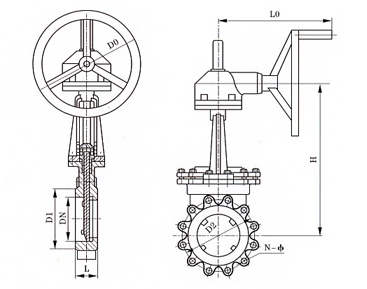

外形尺寸
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6MPa |
50 |
48 |
90 |
110 |
300 |
4-M12 |
1.0MPa |
50 |
48 |
100 |
125 |
300 |
4-M16 |
|
65 |
48 |
110 |
130 |
310 |
4-M12 |
65 |
48 |
120 |
145 |
310 |
4-M16 |
|
|
|
80 |
51 |
125 |
150 |
330 |
4-M16 |
80 |
51 |
135 |
160 |
330 |
4-M16 |
|
|
|
100 |
51 |
145 |
170 |
380 |
4-M16 |
100 |
51 |
155 |
180 |
380 |
8-M16 |
|
|
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
|
|
|
150 |
57 |
200 |
225 |
500 |
8-M16 |
150 |
57 |
210 |
240 |
500 |
8-M20 |
|
|
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
|
|
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
|
|
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
|
|
|
350 |
76 |
412 |
445 |
900 |
12-M20 |
350 |
76 |
428 |
460 |
900 |
16-M20 |
|
|
|
400 |
89 |
462 |
495 |
1020 |
16-M20 |
400 |
89 |
482 |
515 |
1020 |
16-M22 |
|
|
|
450 |
89 |
518 |
550 |
1150 |
16-M20 |
450 |
89 |
532 |
565 |
1150 |
20-M22 |
|
|
|
500 |
114 |
568 |
600 |
1250 |
16-M20 |
500 |
114 |
585 |
620 |
1250 |
20-M22 |
|
|
|
600 |
114 |
670 |
705 |
1500 |
20-M22 |
600 |
114 |
685 |
725 |
1500 |
20-M27 |
|
|
|
700 |
127 |
775 |
810 |
1750 |
24-M22 |
700 |
127 |
800 |
840 |
1750 |
24-M27 |
|
|
|
800 |
127 |
880 |
920 |
2000 |
24-M27 |
800 |
127 |
898 |
950 |
2000 |
24-M30 |
|
|
|
900 |
154 |
980 |
1020 |
2300 |
24-M27 |
900 |
154 |
1005 |
1050 |
2300 |
28-M30 |
|
|
|
1000 |
165 |
1080 |
1120 |
2500 |
28-M27 |
1000 |
165 |
1115 |
1160 |
2500 |
28-M30 |
|
|
|
1200 |
190 |
1295 |
1340 |
2800 |
32-M30 |
1200 |
190 |
1325 |
1380 |
2800 |
32-M36 |
|
|
pz573傘齒輪對夾刀型閘閥注意事項：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
pz573傘齒輪對夾刀型閘閥訂貨說明：
1.傘齒輪對夾式刀型閘閥公稱壓力2傘齒輪對夾式刀型閘閥公稱通徑 3.傘齒輪對夾式刀型閘閥產品名稱4.傘齒輪對夾式刀型閘閥適用溫度5.傘齒輪對夾式刀型閘閥產品材料6.傘齒輪對夾式刀型閘閥使用介質7.傘齒輪對夾式刀型閘閥驅動方式（手動、傘齒輪、氣動、電動）8傘齒輪對夾式刀型閘閥（硬密封、軟密封）
