詳細內容： ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS系列或3810L直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。
技術參數
形式：三通雙座鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥芯形式：雙導向雙座套筒型閥芯
流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
執行機構
類型：可選PS型直行程，3810L直行程系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
主要零件材料及推薦使用溫度范圍
|
閥體材料 |
公稱壓力MPa |
介質工作溫度 |
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作壓力MPa |
|
鑄鐵HT200
|
1.6
|
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
不銹鋼ZG1r18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
|
|
|
|
|
六、直行程分（合）流電動調節閥規格參數表
|
公稱通徑DN
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
合流
|
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
行程mm
|
16 |
25 |
40 |
60 |
100 |
|
允許壓差△MPa
|
≤公稱壓力MPa |
|
基本誤差%
|
±2.5 |
|
回差%
|
2.5 |
|
死區%
|
1.0 |
|
始終點偏差%
|
±2.5 |
|
額定行程偏差%
|
2.5 |
|
允許泄漏量Q
|
Kv值的0.05% |
|
可調范圍 |
30:1 |
|
配電動執行器型號 |
PSL
|
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC－160 |
|
公稱壓力介質溫度閥體材料 |
1.6MPa
|
常溫－20℃~＋200℃ 鑄鐵HT200 |
|
4.0MPa |
常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|
6.4MPa |
常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |

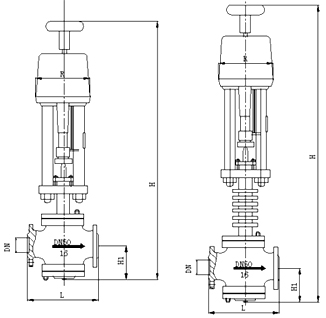

七、直行程電動三通合（分）流調節閥外型尺寸表
|
公稱通徑DN |
合流 |
分流 |
|
R |
L |
H |
H1 |
L |
H |
H1 |
|
PN（MPa） |
PN（MPa） |
PN（MPa） |
PN（MPa） |
|
|
|
|
常溫 |
中溫 |
|
|
|
|
|
|
常溫 |
中溫 |
|
|
|
|
25
|
176
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
|
32
|
176
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
|
40
|
176
|
220
|
230
|
235
|
795
|
925
|
160
|
170
|
180
|
220
|
235
|
235
|
795
|
925
|
160
|
170
|
180
|
|
50
|
176
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
|
65
|
176
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
|
80
|
176
|
300
|
310
|
320
|
1080
|
1243
|
210
|
230
|
240
|
300
|
310
|
320
|
1102
|
1265
|
225
|
250
|
265
|
|
100
|
176
|
350
|
360
|
370
|
1094
|
1257
|
220
|
250
|
260
|
350
|
360
|
370
|
1131
|
1294
|
245
|
275
|
285
|
|
125
|
225
|
410
|
430
|
440
|
1292
|
1492
|
260
|
300
|
300
|
410
|
425
|
440
|
1329
|
1529
|
285
|
320
|
325
|
|
150
|
225
|
450
|
465
|
475
|
1321
|
1520
|
280
|
320
|
320
|
450
|
460
|
475
|
1358
|
1557
|
305
|
340
|
345
|
|
200
|
225
|
550
|
560
|
570
|
1400 |
1597 |
320 |
380
|
380
|
550
|
560
|
570
|
1445 |
1642 |
350 |
400 |
410 |
|
250
|
225
|
635
|
660
|
670
|
|
|
|
474
|
474 |
635
|
660
|
670
|
|
|
|
|
|
|
300 |
225 |
720 |
740 |
770 |
|
|
|
584 |
584 |
720 |
740 |
770 |
|
|
|
|
|
八、型號編制說明
|
Z |
D |
S |
F |
40 |
P |
G |
|
自控閥門 |
執行機構類型： |
位移特征： |
閥門結構形式 |
公稱壓力： |
閥體材質： |
溫度類型： |
|
|
D：表示PS系列
|
S：表示直行程 |
F：表示分流閥
|
16：表示1..6MP
|
C：表示碳鋼
|
G：表示中溫型
|
|
|
R：表示3810系列
|
|
H：表示合流閥 |
40：表示4..0MP
|
P：表示不銹鋼
|
常溫省略 |
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP |
鑄鐵省略 |
|
ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥訂貨須知：
一、①ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥產品名稱與型號②ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥口徑③ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥型號，請按ZDSF（H），ZRSF(H)型直行程分流、合流電動調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
