詳細內容： 型號：ZAJV941F(H), ZAJV971F(H)
公稱通徑；25-300mm
公稱壓力：PN1.6~ 6.4MPa
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
ZAJV電子式電動V型調節球閥，配用MDR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
一、閥體
公稱通徑；25-300mm
公稱壓力：PN1.6—6.4MPa
連接形式：法蘭式按JB/T79.2-94凹 或按JB78-5P對夾式
材 料：WCB ZG1Gr18Ni9Ti CF3M
填 料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
二、閥內組件
閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
三、執行機構
類型：可選用PSQ系列、MDR、3810系列角行程執行機構。
防爆型選3810系列。
四、V形球閥規格參數表：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數（Kv） |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
動作范圍 |
0-90° |
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
|
泄漏量Q |
按API598標準測試 無泄漏 |
|
環境溫度℃ |
-20~60℃ |
|
基本誤差 |
±2% |
|
回差 |
±2% |
|
死區 |
1% |
|
可調范圍 |
250:1 |
|
配用執行機構 |
PSQ101, 3810RSA-05
MDR-05~10 |
PSQ201
381RSC-30
MDR-20～30 |
PSQ301
3810RSC-50 MDR-40 |
PSQ701
MDR-60 |

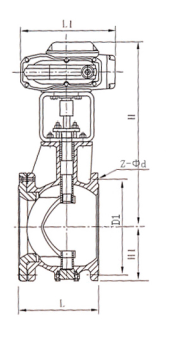

五、ZAJV電子式電動V型調節閥外形尺寸
|
公稱通徑DN |
L |
MDR |
H1 |
D1 |
Z-ød |
|
H |
L1 |
1.6MPa |
|
25 |
102 |
277 |
208 |
60 |
85 |
4-14 |
|
32 |
102 |
295 |
208 |
65 |
100 |
4-18 |
|
40 |
114 |
305 |
208 |
75 |
110 |
4-18 |
|
50 |
124 |
364 |
208 |
95 |
125 |
4-18 |
|
65 |
143 |
379 |
208 |
105 |
145 |
4-18 |
|
80 |
165 |
389 |
256 |
120 |
160 |
8-18 |
|
100 |
194 |
402 |
256 |
140 |
180 |
8-18 |
|
125 |
213 |
426 |
256 |
165 |
210 |
8-18 |
|
150 |
229 |
445 |
256 |
185 |
240 |
8-23 |
|
200 |
243 |
465 |
256 |
205 |
295 |
12-23 |
|
250 |
297 |
610 |
346 |
240 |
355 |
12-25 |
|
300 |
338 |
660 |
346 |
290 |
410 |
12-25 |
六、型號編制說明
|
Z |
A |
J |
V |
9 |
11 |
F |
16 |
P |
G |
|
自控
閥門 |
執行機
構類型 |
位移
特征 |
閥門
代號 |
傳動
形式 |
連接
形式 |
密封面
材料 |
公稱
壓力 |
閥體
材質 |
溫度類型 |
|
|
D：表示
PS系列 |
J：表示
角行程 |
Q：表示
球閥 |
9：表示電動 |
41：表示
法蘭 |
F：表示
四氟乙烯 |
16：表示
1.6MPa |
C：表示
碳鋼 |
G：表示中溫型
常溫省略 |
|
|
R：表示
3810系列 |
|
D：表示
碟閥 |
6：表示氣動 |
11：表示
絲扣 |
H：表示
金屬硬密封 |
25：表示
2.5MPa |
P：表示
不銹鋼 |
|
|
|
A：表示
MDR系列 |
|
V：表示
V形球閥 |
|
71：表示
對夾式 |
|
40：表示
4.0Mpa |
|
|
|
|
|
|
|
|
|
|
64：表示
6.4MPa |
|
|
電動V型調節球閥訂貨須知：
一、①電動V型調節球閥產品名稱與型號②電動V型調節球閥口徑③電動V型調節球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的電動V型調節球閥型號，請按 型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
