詳細內容：ZJHP氣動薄膜單座調節閥
ZJHP系列氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構，流道呈S流線型。具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件，特別適用于允許泄漏量小、閥前后壓差不大的工作場合。
本產品有標準型、散熱型、低溫型、調節切斷型、波紋管密封型、夾套保溫型。
公稱壓力等級有PN(MPa)1.6、4.0、6.4、 10.0；
閥體口徑范圍DN20~300mm；
適用流體溫度由-200~+560℃范圍內多種檔次；
泄漏量標準有Ⅳ級、Ⅵ級；流量特性有直線、等百分比。
主要零件常用材料
閥體、閥蓋：ZG230~450、ZG1Cr18Ni9Ti、
閥芯、閥座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司鈦萊合金堆焊
填料：PTFE、石墨
波紋管：1Cr18Ni9Ti
墊片：石墨纏繞墊片(V6590)、F4
膜蓋：A3
波紋膜片：夾增強滌綸織物丁腈橡膠
彈簧：60Si2Mn
閥桿、推桿：1Cr18Ni9Ti、2Cr13
注：具體材質組合及特殊要求可供其它材料請。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
類 型
ZJHP標準型工作溫度-20~+160℃，泄漏量標準有Ⅳ級；
ZJHP-G閥蓋增設散熱片可用于介質溫度-60~+450℃；
ZJHP-V型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏；
ZJHP-D長頸閥蓋結構加波紋管密封可用于-196℃的深冷場合。
ZJHP-Q型軟密封結構閥芯達Ⅵ級泄漏標準（微氣泡級）；
ZJHP-J型夾套保溫調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合；
ZJHP-F襯塑型單座調節閥與流體接觸部位襯有F46，填料部位采用聚四氟乙烯波紋管密封，特別適用于強腐蝕介質的自動控制。
閥芯、閥座堆焊司鈦萊合金，適用于高溫、深冷及其他苛刻的工況；
作用方式
氣關式（FO）
當氣源故障時，執行機構彈簧將閥打開
氣開式（FC）
當氣源故障時，執行機構彈簧將閥關閉

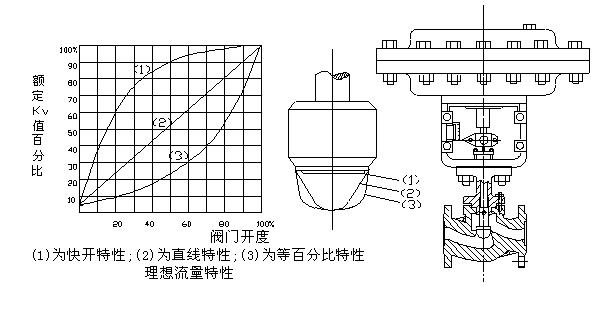

流量特性圖
主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
額定流量系數
KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
|
信號范圍Pr(KPa) |
20~100、40~200 |
|
氣源壓力Ps(MPa) |
0.14~0.4 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比 |
50 |
|
允許泄漏量 |
硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 |
|
公稱壓力PN（MPa） |
1.0、1.6、4.0、6.4 |
|
工作溫度t（℃） |
常溫型 |
-20~200、-40~240、-60~250 |
|
散熱型 |
-40~450、-60~450 |
|
高溫型 |
450~560 |
|
低溫型 |
-60~-100、-100~-200、-200~-250 |

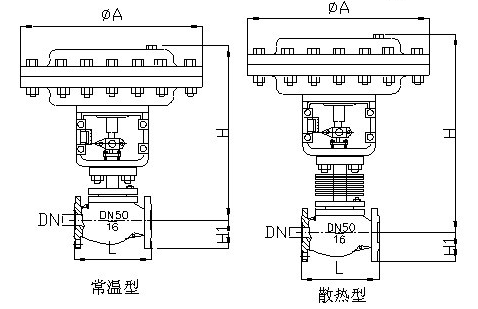

ZJHP氣動單座調節閥外形尺寸
|
DN |
L |
H |
H1 |
質量 |
φA |
|
PN16 |
PN40 |
PN64 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6
PN16 |
PN40
PN64 |
|
20 |
181 |
194 |
206 |
398 |
548 |
45 |
52 |
65 |
19 |
23 |
285 |
|
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
26 |
35 |
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
|
250 |
730 |
775 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
ZJHP氣動薄膜單座調節閥訂貨須知：
一、①ZJHP氣動薄膜單座調節閥產品名稱與型號②ZJHP氣動薄膜單座調節閥口徑③ZJHP氣動薄膜單座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZJHP氣動薄膜單座調節閥型號，請按ZJHP氣動薄膜單座調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
