詳細內容：公稱壓力：PN1.0、1.6、2.5、6.4MPa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封-20～160℃,-20～230℃,-20～425℃
軟密封 -20～150℃
流量特性：近似等百分比
氣動執行器：ZXQ系列單活塞執行器
主要材質：閥體: (1)WCB (2)CF8 (3)CF8M (4)CF3M
閥芯: (1)CF8 (2)CF8M (3)CF3M
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構配ZXQ氣動活塞式執行機構。
閥 體
公稱壓力：PN1.0、1.6、2.5、6.4MPa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封-20～160℃,-20～230℃,-20～425℃
軟密封 -20～150℃
流量特性：近似等百分比
氣源壓力：0.5～0.7MPa
閥座形式：不銹鋼可動硬密封、PTFE軟密封
氣動執行器：ZXQ系列單活塞執行器
主要材質：閥體: (1)WCB (2)CF8 (3)CF8M (4)CF3M
閥芯: (1)CF8 (2)CF8M (3)CF3M
可選附件：(1)電氣閥門定位器：A.進口 B.國產
(2)電磁閥、回訊器
(3)連接法蘭、螺栓：A.A3鋼 B.不銹鋼
技術參數
|
基本誤差 |
回差 |
死區 |
輸入信號 |
氣源
接口 |
|
電信號 |
氣信號 |
|
全行程的
≤±2% |
全行程的
≤±2% |
全行程的
≤0.8% |
4～20mADC |
20～100Kpa |
G1/8" G1/4" |
|
|
閥板轉角（度） |
0°～至90°（可調） |
|
|
允許泄漏量等級 |
軟密封：零泄露
硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
|
|
動作時間（S） |
0.5 |
1.0 |
2.5～4.0 |
7.0 |
10 |
|
|
可調節比 |
250:1 |
300:1 |

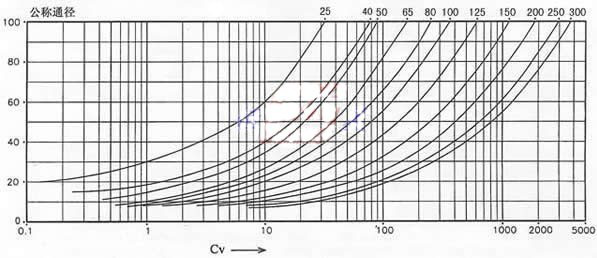

流量特性圖
外形尺寸
|
公稱通徑
DN(mm) |
尺寸 (mm) |
|
對夾 |
法蘭式 |
L |
H |
|
D |
D |
D1 |
D2 |
q |
Z-Φd |
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
233 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
280 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4-18 |
124 |
362 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
377 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
410 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
423 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
436 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
653 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
703 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
787 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
827 |
|
350 |
470 |
- |
- |
- |
- |
|
- |
1050 |
|
400 |
525 |
- |
- |
- |
- |
|
- |
110 |
ZSS(H)V氣動V型調節球閥訂貨須知：
一、①ZSS(H)V氣動V型調節球閥產品名稱與型號②ZSS(H)V氣動V型調節球閥口徑③ZSS(H)V氣動V型調節球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZSS(H)V氣動V型調節球閥型號，請按ZSS(H)V氣動V型調節球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
