概述
氣動對夾式軟密封蝶閥D671X是由超卓研究生產的雙偏心法蘭式蝶閥結構緊湊，使用壽命長，密封可靠，90°回轉開關輕松，被廣泛用于水廠、鋼廠、電廠、化工、飲食、造紙等系統供排水中，作為截止和調節使用。
特點
操作靈活，結構獨特，方便，省力。
密封副材料選用丁腈耐油橡膠和不銹鋼配對，使用壽命長。
橡膠密封圈即可位于閥板上，也可以位于蝶體上，可適用不同特點的介質，供用戶選擇。
蝶板采用框架結構，流阻小，過流面積大，強度高，。
整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
采用雙偏心結構，密封性能可靠，具有越關越緊的密封功能。

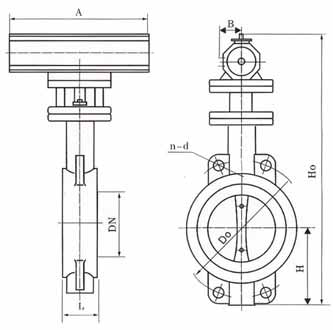

產品結構圖如下
D671X/J(6,10,16)R.Q.P.C.Z.系列產品連接尺寸
|
公稱通徑 |
結構長度
（標準值） |
外形尺寸（參考值） |
連接尺寸（標準值） |
|
0.6MPa |
1.0 MPa |
1.6 MPa |
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
146 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
氣動對夾式軟密封蝶閥D671X訂貨須知：
一、①氣動對夾式軟密封蝶閥D671X產品名稱與型號②氣動對夾式軟密封蝶閥D671X口徑③氣動對夾式軟密封蝶閥D671X是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的氣動對夾式軟密封蝶閥D671X型號，請按氣動對夾式軟密封蝶閥D671X型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門專家為您審核把關。
