詳細內容：型號：ＨＦJ-02F
規格：DN8-DN80
1.認證：ISO9001：CE，CCC
2.材質：不銹鋼 201、304、316
3.驅動類型：氣動控制 (常開、常閉、雙作用)
4.工作溫度：普通-20℃~180℃ ；高溫-20℃~300℃
5.環境溫度：-10℃~60℃
6.公稱壓力：PN1.6 PN2.5
7.控制壓力：(DN08~DN50)1.9~10bar
(DN65~DN10)4.0~12bar
8.密封材質：不銹鋼、聚四氟乙烯
9.適用介質：水、酒精、油、燃料、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等
10.廣泛應用：食品、制藥、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。
快裝式氣動角座閥
產品特點：
1、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
2、具有多種控制方式：常開、常閉、雙動。
3、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
4、容易連接：MAMUR標準連接，嵌入式金屬接頭�？蛇x更小的控制頭。
5、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
6、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
7、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達五百萬次上，單作用角座閥具有結構簡單、造型美觀、裝拆快捷，開關迅速、操作靈活，流體阻力小，使用安全可靠等優點
快裝式氣動角座閥
安裝位置：任意
→在閥體外側所附的箭頭代表介質流動的方向，安裝時請遵循
安裝過程：
→ 連接閥門到管道，確保閥體所附箭頭與流體方一致。
→ 焊接式閥門安裝：焊接時請先將執行器卸離閥體。
→ 螺紋式閥門安裝：可按照用戶要求提前卸離或不需卸離執行器。
拆卸：
拆卸前首先確保對閥門的氣壓作用已經解除。
安裝前需要卸下閥體時，避免用力過大，輕卸。
拆卸后，保護好螺紋、密封面及密封墊。
安裝好閥體后，裝執行器部分時，注意別漏裝密封墊。
安裝后，檢測閥體與執行器密封是否完好。確保無泄露，方可使用。
|
|

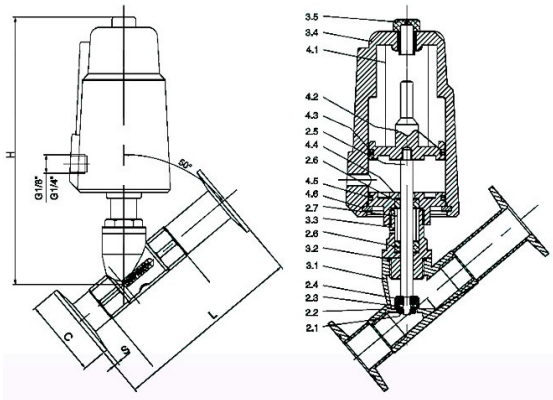

L |
L1 |
b |
f |
&d |
$d1 |
&d2 |
&D |
&D1 |
H |
|
DN15 |
186 |
130 |
12 |
2 |
14 |
45 |
4~14 |
95 |
65 |
143 |
|
DN20 |
205 |
150 |
14 |
2 |
22 |
58 |
4~14 |
105 |
75 |
149 |
|
DN25 |
220 |
160 |
14 |
2 |
28 |
68 |
4~14 |
115 |
85 |
175 |
|
DN32 |
226 |
180 |
16 |
2 |
32 |
78 |
4~18 |
135 |
100 |
182 |
|
DN40 |
243 |
200 |
18 |
3 |
39 |
88 |
4~18 |
145 |
110 |
183 |
|
DN50 |
278 |
230 |
18 |
3 |
49 |
102 |
4~18 |
160 |
125 |
217 |
|
DN65 |
318 |
290 |
20 |
3 |
65 |
122 |
4~18 |
180 |
145 |
245 |
訂貨須知：
一、① 快裝式氣動角座閥產品名稱與型號
② 快裝式氣動角座閥口徑
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定閥門 快裝式氣動角座閥型號，請按快裝式氣動角座閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
