詳細內容：CZBZ643TC氣動耐磨偏心旋轉閥概述
耐磨陶瓷閥門主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是應用在高磨損、強腐蝕、高溫、高壓等惡劣工況時，陶瓷閥更顯示出卓越的性能，尤其突出的特點是較長的使用壽命。陶瓷閥門的性能價格比遠優于其它同類金屬閥門。隨著科學技術的不斷發展和進步，陶瓷材料從配方、成型、加工及裝配工藝等各方面的技術更加趨于成熟和完備，陶瓷閥門以其優異的性能越來得到閥門行業人士的認同。利用制造陶瓷閥門的成功經驗還可以應用于更廣泛的工程領域。
結構特點
所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高，僅次于金剛石。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的優勢，也是目前合適此類介質的閥門。
該系列閥門替代圓頂閥、翻轉閥、吊中閥、雙閘板閥門用作倉泵的進料閥，也可用于礦山、化工等各類有磨損的干灰、水渣等介質的管道上作啟閉之用。使用公稱壓力1.0MPA，適用溫度小于等于200度，氣源壓力0.6-0.8MPA。
本閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。
本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。
本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
性能規范
公稱通徑：DN50-600mm
公稱壓力：PN0.6-1.0mpa
使用溫度：≤250°C，
適用介質：高爐煤氣灰.干灰、粉煤渣漿、顆粒物料等
驅動方式：氣動、電動、手動

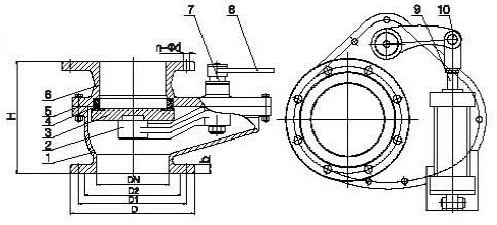

主要零件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
中閥體 |
WCB |
6 |
閥瓣支架 |
WCB |
|
2 |
閥體 |
WCB |
7 |
擺桿 |
WCB |
|
3 |
閥板 |
45#+陶瓷 |
8 |
氣動裝置 |
|
|
4 |
閥座 |
陶瓷 |
9 |
雙頭螺柱 |
35CrMoVA |
|
5 |
軸 |
45# |
10 |
螺母 |
25 |
主要連接尺寸
|
型號 |
PN |
尺寸(mm) |
|
DN |
L |
D |
D1 |
D2 |
b |
N-d |
|
CZBZ643TC |
1.0 |
80 |
230 |
200 |
160 |
132 |
20 |
8-18 |
|
100 |
250 |
220 |
180 |
156 |
20 |
8-18 |
|
125 |
265 |
250 |
210 |
184 |
22 |
8-22 |
|
150 |
265 |
285 |
240 |
211 |
24 |
8-22 |
|
200 |
310 |
340 |
295 |
266 |
24 |
8-22 |
|
250 |
395 |
405 |
350 |
319 |
26 |
12-26 |
|
300 |
450 |
460 |
400 |
370 |
28 |
12-26 |
|
350 |
500 |
520 |
460 |
429 |
30 |
16-26 |
