一、QL641F氣動兩段式切斷閥產品簡介

QL641F氣動兩段式切斷閥氣動機構和閥體選用ADESUN公司產品，隔爆型限位開關選用ADESUN公司產品；防爆電磁閥選用美國ASCO公司。二段式雙動氣動法蘭球閥，閥體：碳鋼WCB；密封：PTFE，國標法蘭連接：DN80，PN16（ANSI 150LB），配ADESUN氣動執行器，ASCO防爆電磁閥；電壓：24VDC；防爆等級：ExdII BT4；接口：1/2"NPT。隔爆型限位開關，2XSPDT 防爆等級：ExdIIC T6 IP67；環境溫度：-20℃至+70℃，技術參數完全滿足客戶需求。

在裝車過程中，由于控制閥的突然開關，容易造成管道中的壓力在一瞬間會突然升高，產生很高的壓力峰值，這種現象稱為“水擊”或“水錘”現象�！八畵簟碑a(chǎn)生的壓力峰值往往比正常工作壓力高好幾倍，且常伴有巨大的振動和噪聲，使液壓系統產生溫升，有時會使一些液壓元件或管件損壞，并使某些液壓元件(控制閥、流量計等)產生誤動作，導致設備損壞。因此，在本系統設計主要目標之一，就是盡可能的消除控制閥的突然開關而產生的“水擊”現象。除此之外還要求控制閥能達到以下要求：

防止噴濺式進液

低電壓，低功耗，控制較簡單

啟閉工作可靠、無泄漏，便于維護

能較好地解決過沖問題，重復性誤差小

能適應各種工藝，包括流速不穩定的單支和多支管路

為了保證系統的可靠性，提高裝車精度，我們選擇了氣動兩段式切斷閥

二、QL641F氣動兩段式切斷閥的氣動執行器

110系列兩段式雙動氣動執行器

110系列兩段式雙氣動執行器是一種特殊規格的執行機構，提供了0°、45°、90°或0°、90°、180°的三位式操作方式。中間位置是依靠兩個輔助活塞的移動產生的機械制動來實現的，中間位置是可調的，如90°行程的執行器能提供20°、30°、50°、70°等的中間位置。

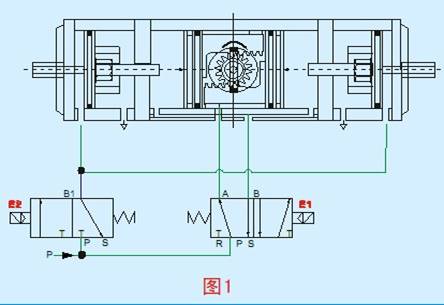

QL641F氣動兩段式切斷閥執行器工作原理（見圖）：

兩段式氣動執行器由ADESUN標準雙動執行器和另兩個附加的外部氣缸組成。通過改變附加氣缸的活塞行程，執行雙動器和閥門轉角被停止在預先設定的角度（45°至90°)，因此閥門流量得以調節。這種裝置由兩個電磁閥控制，如圖1：E1=二位五通電磁閥，控制執行器； E2=二位三通電磁閥，用于控制兩個外部氣缸。

三、QL641F氣動兩段式切斷閥的全流量球閥

·

設計特性：

防火結構設計并得到認證（備選）

采用ISO5211直接安裝執行器的平臺設計

閥球與閥體之間帶防靜電裝置

閥桿防爆出裝置設計

銅球上有壓力平衡孔

雙層閥桿填料符合德國TUV TA-LUFT的閥桿泄露測試要求

閥體上設計清潔閥腔的裝置

雙碟形彈片自動壓緊填料設計

QL641F氣動兩段式切斷閥標準規范：

設計：ASME B16.34，API608

結構長度：ASME B16.10

厚壁：ASME B16.34

法蘭接端：ASME B16.5

防火測試：API 607 41993 ISO10497

檢驗與測試：API5

四、QL641F氣動兩段式切斷閥的防爆電磁閥

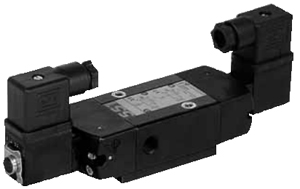

磁閥適用于易燃易爆介質，以及對爆炸性危險場所管路介質的自動切換。如天然氣、煤氣、液化氣等氣體或其它流體。

隔爆型防爆形式是一種具有隔爆外殼的電氣設備。隔爆外殼能承受已進入外殼內部的可燃性混合物內部爆炸而不損壞，并且通過外殼上的任何接合面或結構孔不會引燃一種或多種氣體或蒸氣所形成的外部爆炸性環境的電氣設備。

電壓：24VDC

防爆等級：Ex Dii BT4

接口：1/2"NPT

五、QL641F氣動兩段式切斷閥的限位開關

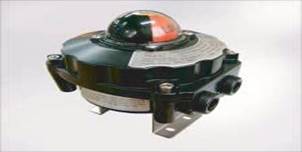

ITS-300隔爆型限位開關，是一種用于閥門遠程控制的信號裝置，通過閥門的開關來顯示閥門的工作狀態。

防爆等級：Ex dIIC T6 IP67

環境溫度：-20℃至+70℃
