氣動分段式球閥產品簡介

·         氣動分段式球閥氣動機構和閥體選用ADESUN公司產品，隔爆型限位開關選用ADESUN公司產品；防爆電磁閥選用美國ASCO公司。二段式雙動氣動法蘭球閥，閥體：碳鋼WCB；密封：PTFE，國標法蘭連接：DN80，PN16（ANSI 150LB），配ADESUN氣動執行器，ASCO防爆電磁閥；電壓：24VDC；防爆等級：ExdII BT4；接口：1/2"NPT。隔爆型限位開關，2XSPDT 防爆等級：ExdIIC T6 IP67；環境溫度：-20℃至+70℃，技術參數完全滿足客戶需求。

·         在裝車過程中，由于控制閥的突然開關，容易造成管道中的壓力在一瞬間會突然升高，產生很高的壓力峰值，這種現象稱為“水擊”或“水錘”現象�！八畵簟碑a生的壓力峰值往往比正常工作壓力高好幾倍，且常伴有巨大的振動和噪聲，使液壓系統產生溫升，有時會使一些液壓元件或管件損壞，并使某些液壓元件(控制閥、流量計等)產生誤動作，導致設備損壞。因此，在本系統設計主要目標之一，就是盡可能的消除控制閥的突然開關而產生的“水擊”現象。除此之外還要求控制閥能達到以下要求：

·         防止噴濺式進液

·         低電壓，低功耗，控制較簡單

·         啟閉工作可靠、無泄漏，便于維護

·         能較好地解決過沖問題，重復性誤差小

·         能適應各種工藝，包括流速不穩定的單支和多支管路

·         為了保證系統的可靠性，提高裝車精度，我們選擇了氣動兩段式切斷閥

·

氣動分段式球閥的氣動執行器

110系列兩段式雙動氣動執行器

·             110系列兩段式雙氣動執行器是一種特殊規格的執行機構，提供了0°、45°、90°或0°、90°、180°的三位式操作方式。中間位置是依靠兩個輔助活塞的移動產生的機械制動來實現的，中間位置是可調的，如90°行程的執行器能提供20°、30°、50°、70°等的中間位置。

·             兩段式雙動氣動執行器工作原理（見圖）：

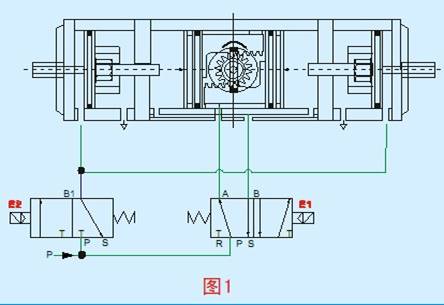

    兩段式氣動執行器由ADESUN標準雙動執行器和另兩個附加的外部氣缸組成。通過改變附加氣缸的活塞行程，執行雙動器和閥門轉角被停止在預先設定的角度（45°至90°)，因此閥門流量得以調節。這種裝置由兩個電磁閥控制，如圖1：E1=二位五通電磁閥，控制執行器； E2=二位三通電磁閥，用于控制兩個外部氣缸。

氣動分段式球閥的全流量球閥

·

·         設計特性：

·         防火結構設計并得到認證（備選）

·         采用ISO5211直接安裝執行器的平臺設計

·         閥球與閥體之間帶防靜電裝置

·         閥桿防爆出裝置設計

·         銅球上有壓力平衡孔

·         雙層閥桿填料符合德國TUV TA-LUFT的閥桿泄露測試要求

·         閥體上設計清潔閥腔的裝置

·         雙碟形彈片自動壓緊填料設計

·         標準規范：

·         設計：ASME B16.34，API608

·         結構長度：ASME B16.10

·         厚壁：ASME B16.34

·         法蘭接端：ASME B16.5

·         防火測試：API 607 41993 ISO10497

·         檢驗與測試：API5
