詳細內容：Z43H平板閘閥概念
適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
Z43H平板閘閥的特點：
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座 – 硬面，使用壽命最長。
(9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
Z43H平板閘閥執行標準：
|
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
產品標識 |
|
JB/T5298 |
JB/T5298 |
JB/79 |
JB/T5298 |
GB9131 |
GB/T12220 |
|
API6D |
API6D |
ANSI-16.5 |
API6D |
ANSI B16.34 |
MSS SP-25 |
Z43H平板閘閥性能規范：
|
設計等級 |
常溫下試驗壓力（MPa） |
適用溫度℃ |
適用介質 |
|
殼體 |
左密封 |
左密封 |
低壓密封 |
“G”型 |
“D”型 |
普通型 |
“抗硫”型 |
“基本”型 |
|
公稱壓力PN（MPa） |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～50 |
-45～21 |
-2～121 |
H2S和CO2總含量大于500mg/m2的介質 |
石油天然氣、水等 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
|
磅級Lb |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|
300 |
7.7 |
5.6 |
5.6 |
0.6 |
Z43H平板閘閥主要零部件材料：
|
閥門/閥蓋 |
WCB |
WC6 |
A352-LCB |
A351-CF8M |
|
閘板 |
2Cr13+ENP |
20CrMoV+STL |
ANSO410+ENP |
ANSI316+ENP |
|
閥桿 |
2Cr13 |
2Cr13 |
A182-A6a |
A182-A316S |
|
閥座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨/Flexible Graphite |
聚四氟乙烯/PTFE+FPM |
|
墊片 |
- |
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
適用介質 |
水、油口、蒸汽 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸類 |

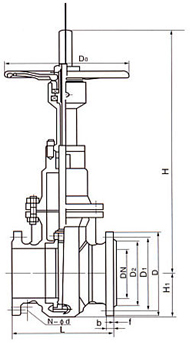

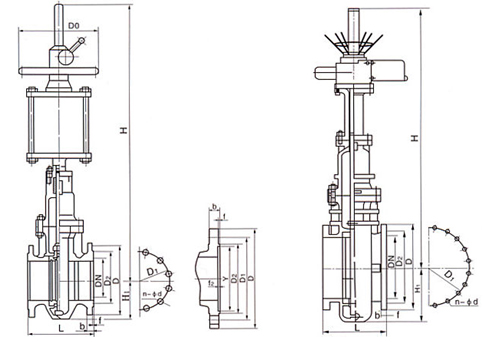

Z43H平板閘閥外形連接尺寸PN1.6MPa-2.5MPa：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
Do |
f |
b |
H |
H1 |
n-Φd |
|
凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
16 |
584 |
80 |
4-Φ18 |
|
65 |
190 |
180 |
145 |
120 |
250 |
3 |
18 |
634 |
95 |
4-Φ18 |
|
80 |
203 |
195 |
160 |
135 |
250 |
3 |
20 |
688 |
100 |
8-Φ18 |
|
100 |
229 |
215 |
181 |
155 |
300 |
3 |
20 |
863 |
114 |
8-Φ18 |
|
125 |
254 |
245 |
210 |
185 |
350 |
3 |
22 |
940 |
132 |
8-Φ18 |
|
150 |
267 |
280 |
240 |
210 |
350 |
3 |
24 |
1030 |
150 |
8-Φ23 |
|
200 |
292 |
335 |
295 |
265 |
350 |
3 |
26 |
1277 |
168 |
12-Φ23 |
|
250 |
330 |
405 |
355 |
320 |
400 |
3 |
30 |
1491 |
203 |
12-Φ25 |
|
300 |
356 |
460 |
410 |
375 |
450 |
4 |
30 |
1701 |
237 |
12-Φ25 |
|
350 |
381 |
520 |
470 |
435 |
500 |
4 |
34 |
1875 |
265 |
16-Φ30 |
|
400 |
406 |
580 |
525 |
485 |
305 |
4 |
36 |
2180 |
300 |
16-Φ30 |
|
450 |
432 |
640 |
585 |
545 |
305 |
4 |
40 |
2440 |
325 |
20-Φ34 |
|
500 |
457 |
705 |
650 |
608 |
305 |
4 |
44 |
2860 |
360 |
20-Φ41 |
