詳細內容：DZ40Y低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
DZ40Y低溫閘閥的主要優點：
(1)流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
(2)啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康摹１阌诎惭b，適用于介質的流動方向可能改變的管路中。
DZ40Y低溫閘閥性能參數:
|
型號 |
DZ40Y-16 |
DZ40Y-25 |
|
工作壓力(MPa) |
1.6 |
2.5 |
|
適用溫度(℃) |
LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 |
|
材料 |
閥體、閘板、閥蓋、支架 |
LC3、LCB、LCC、1Cr18Ni9Ti |
|
填料 |
浸四氟乙烯石棉繩 |
|
手輪 |
QT450-10 |
|
閥桿螺母 |
ZCuA110Fe3 |
|
閥桿 |
1Cr18Ni9Ti |
|
墊片 |
低溫石棉 |

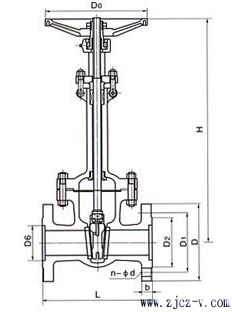

DZ40Y低溫閘閥主要外形和連接尺寸
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
DZ40Y-16L |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
540 |
240 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4-18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
690 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
780 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
930 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
980 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
1180 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
1390 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1620 |
560 |
|
350 |
550 |
520 |
470 |
425 |
34 |
16-25 |
1810 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1970 |
640 |
|
DZ40Y-25L |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-18 |
540 |
240 |
|
65 |
270 |
180 |
145 |
120 |
22 |
8-18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-18 |
690 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-23 |
780 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8-25 |
930 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8-25 |
980 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
1180 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12-30 |
1390 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16-30 |
1620 |
560 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16-34 |
1810 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16-34 |
1990 |
640 |
|
DZ40Y-40L |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
444 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
455 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-18 |
575 |
280 |
|
65 |
270 |
180 |
145 |
120 |
22 |
8-18 |
635 |
320 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-18 |
715 |
360 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-23 |
815 |
400 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8-25 |
965 |
320 |
|
150 |
450 |
300 |
250 |
218 |
30 |
8-25 |
1025 |
400 |
|
200 |
550 |
360 |
320 |
282 |
34 |
12-30 |
1225 |
450 |
|
250 |
650 |
425 |
385 |
345 |
42 |
12-34 |
1440 |
560 |
|
300 |
750 |
485 |
450 |
408 |
46 |
16-34 |
1665 |
640 |
|
350 |
850 |
550 |
510 |
465 |
52 |
16-34 |
1880 |
640 |
|
400 |
950 |
655 |
585 |
535 |
58 |
16-41 |
2050 |
720 |
DZ40Y低溫閘閥注意事項：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、低溫閘閥嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、低溫閘閥采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
