詳細內容：DQ41F低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。DQ41F低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。
DQ41F低溫球閥工作原理：
DQ41F低溫球閥適用于的各種管路上，用于截斷或接通管路中的介質，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭連接，也可采用焊接連接。
DQ41F低溫球閥產品特點：
1、采用了在閥芯上開設減壓孔的構造。
2、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
3、閥體輕、尺寸小。為了減少閥體的熱損失，特別是為了保證閥門超低溫下的使用，特意設計成重量輕、尺寸小的閥體。
4、長軸閥有低溫流體流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。此長度是通過計算
|
|
|

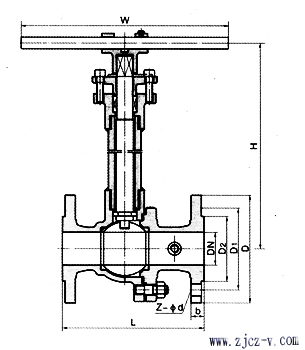

DQ41F/H低溫球閥結構圖 |
DQ41F低溫球閥 主要連接尺寸參數 1.6Mpa 單位:mm
|
產品型號 |
公稱通徑 |
PN1.6MPa |
WT
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
DQ41F-16C
DQ41F-16P DQ641F-16C
DQ641F-16P DQ9B41F-16C
DQ9B41F-16P |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
178 |
140 |
3 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-Φ14 |
184 |
160 |
4 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-Φ14 |
195 |
180 |
5 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
250 |
9 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-Φ18 |
280 |
300 |
11 |
|
50 |
203 |
160 |
125 |
100 |
16 |
4-Φ18 |
300 |
350 |
15 |
|
65 |
222 |
180 |
145 |
120 |
18 |
4-Φ18 |
330 |
350 |
19 |
|
80 |
241 |
195 |
160 |
135 |
20 |
8-Φ18 |
360 |
400 |
27 |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-Φ18 |
400 |
500 |
38 |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
430 |
600 |
58 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
500 |
800 |
81 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
680 |
800 |
95 |
|
250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
790 |
1300 |
140 |
DQ41F低溫球閥主要連接尺寸參數 2.5Mpa 單位:mm
|
產品型號 |
公稱通徑 |
PN2.5MPa |
WT
(kg) |
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
DQ41F-25
DQ41F-25P DQ641F-25
DQ641F-25P DQ9B41F-25
DQ9B41F-25P |
15 |
140 |
95 |
65 |
45 |
16 |
4-Φ14 |
178 |
140 |
3 |
|
20 |
152 |
105 |
75 |
55 |
16 |
4-Φ14 |
184 |
160 |
4 |
|
25 |
165 |
115 |
85 |
65 |
16 |
4-Φ14 |
195 |
180 |
6 |
|
32 |
178 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
250 |
10 |
|
40 |
190 |
145 |
110 |
85 |
18 |
4-Φ18 |
280 |
300 |
14 |
|
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
300 |
350 |
20 |
|
65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
330 |
350 |
25 |
|
80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
360 |
400 |
30 |
|
100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
400 |
500 |
40 |
|
125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
430 |
600 |
65 |
|
150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
500 |
800 |
85 |
|
200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
680 |
800 |
100 |
|
250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
790 |
1300 |
165 |
