詳細內容：H11H鍛鋼升降止回閥概述：
鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥。
H11H鍛鋼升降止回閥結構特點：
1.止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25。
2.升降式止回閥
3.球式止回閥
4.旋啟式止回閥
5.按需求內置彈簧
6.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
7.整體式上密封座
8.承插端符合ASME B16.11
9.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
10.閥瓣可變換為節流型、針型、球型
H11H鍛鋼升降止回閥產品材料：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304（L） |
F316（L） |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
密封螺母 |
316夾柔性石墨 |
316夾PTFE |
|
4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
|
5 |
固定螺母 |
SS |
|
6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
備注：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼

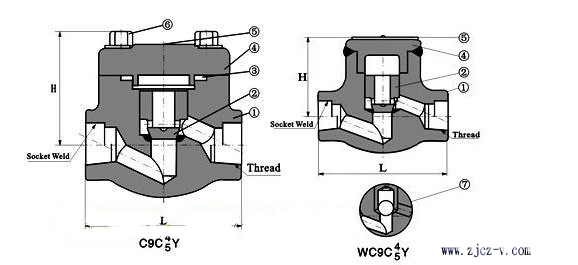

H11H鍛鋼升降止回閥連接尺寸：
|
NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
|
全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
|
重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
|
焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
H11H鍛鋼升降止回閥訂貨說明：
1 ①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
