ZMQY型鑲銅鑄鐵圓閘門概述及用途
ZMQY型鑲銅鑄鐵圓閘門是我廠吸收國內外先進結構和工藝，而進行設計改進的一種給排水和污水處理的理想設備。本閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤碳、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1Mpa以下的用在管道口和交匯窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
ZMQY型鑲銅鑄鐵圓閘門結構特點：
ZMQY型鑲銅鑄鐵圓閘門是由門框、閘板、導軌、密封條、可調整密封機構等部件組成。鑲銅鑄鐵圓閘門具有結構簡單，密封性好、耐磨性強、操作簡單、安裝方便，使用壽命長、規格齊全、適應性廣等特點。
ZMQY型鑲銅鑄鐵圓閘門主要技術參數：
|
參數名稱 |
滲水量(L/min.m) |
最大水頭m |
工作介質 |
安裝方式 |
正常水壓方向 |
門框距邊壁距離 |
|
正向 |
反向 |
|
鑲銅鑄鐵圓閘門 |
0.72 |
1.25 |
正向10
反向2.5 |
水或污水 |
鉛錘狀態 |
正面迎水 |
>300 |
|
鑲銅鑄鐵方閘門 |
|
雙向鑲銅鑄鐵閘門 |
0.72 |
0.72 |
正反向10 |
|
雙向鑲銅鑄鐵方閘門 |
注：水頭超過10m的閘門需另外注明
ZMQY型鑲銅鑄鐵圓閘門主要零件材料
|
零件名稱 |
材料 |
|
門框、閘板、導軌 |
Ht200 |
|
螺桿 |
1Cr18,2Cr13,Ni9Ti13,.304,316 |
|
密封面 |
Zcu8-2-2 |
ZMQY型鑲銅鑄鐵圓閘門選用須知：
1、選用閘門時應注明H值（閘門中心至啟閉機底部平臺高度）；
2、啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。
3、平臺設計負荷應考慮正反雙向承受（關閉力參考開啟力）。
4、軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉；
5、工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。
6、方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m;
7、暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需專用啟閉機；
8、訂貨時應注明H，并注明單獨閘門（與配套啟閉機）的具體名稱、型號、規格；
9、本廠可承制其它材料（不銹鋼、碳鋼、鋁合金、塑料）或特殊形工閘門；
10、本廠供貨不含任何預埋件，所以閘門布置參照上頁；
11、本廠所提供樣本如有修訂不另行通知。

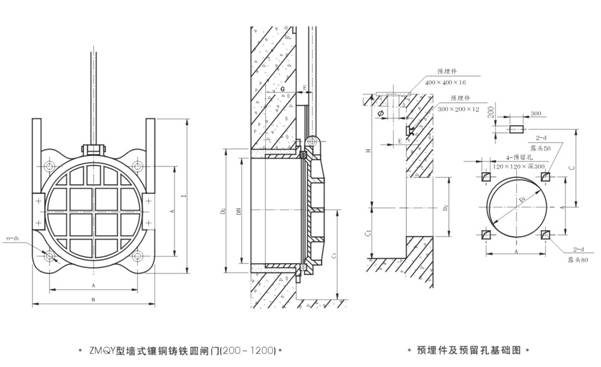

ZMQY型鑲銅鑄鐵圓閘門外形及預埋件和預留孔尺寸表
|
DN規格 |
D2 |
D3 |
G |
E |
I |
f |
g |
n1xb1 |
n2xb2 |
n3xb3 |
e |
|
1400 |
Φ1500 |
/ |
90 |
90 |
3020 |
1570 |
1630 |
3x380 |
/ |
2x600 |
255 |
|
1500 |
Φ1600 |
Φ1665 |
100 |
104 |
3235 |
1680 |
1750 |
3x400 |
2x250 |
2x650 |
250 |
|
1600 |
Φ1700 |
Φ1770 |
100 |
104 |
3410 |
1780 |
1850 |
3x440 |
2x265 |
2x700 |
215 |
|
1800 |
Φ1900 |
Φ1970 |
110 |
110 |
3755 |
1980 |
2050 |
3x480 |
2x300 |
2x800 |
205 |
|
2000 |
Φ2100 |
Φ2180 |
120 |
124 |
4220 |
2200 |
2270 |
3x310 |
2x400 |
4x450 |
275 |
|
2200 |
Φ2300 |
Φ2400 |
120 |
130 |
4480 |
2420 |
2520 |
5x350 |
2x420 |
4x500 |
300 |
|
2400 |
Φ2500 |
Φ2600 |
120 |
130 |
4740 |
2620 |
2720 |
5x370 |
2x450 |
4x550 |
300 |
|
2500 |
Φ2600 |
Φ2700 |
120 |
130 |
4940 |
2720 |
2820 |
5x410 |
2x480 |
4x600 |
300 |
|
2600 |
Φ2700 |
Φ2800 |
120 |
150 |
5140 |
2820 |
2920 |
5x450 |
2x510 |
4x650 |
300 |
|
2800 |
Φ2800 |
Φ3000 |
120 |
150 |
5540 |
3020 |
3120 |
5x480 |
2x550 |
4x700 |
300 |
|
3000 |
Φ3100 |
Φ3200 |
120 |
150 |
5940 |
3220 |
3320 |
5x520 |
2x600 |
4x750 |
300 |
|
ZMQY型鑲銅鑄鐵圓閘門訂貨須知:
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
