詳細內容：ZMQF型鑲銅鑄鐵方閘門概述及用途
ZMQF型鑲銅鑄鐵方閘門是我廠吸收國內外先進結構和工藝，而進行設計改進的一種給排水和污水處理的理想設備。本閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤碳、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1Mpa以下的用在管道口和交匯窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
ZMQF型鑲銅鑄鐵方閘門結構特點：
本閘門是由門框、閘板、導軌、密封條、可調整密封機構等部件組成。本閘門具有結構簡單，密封性好、耐磨性強、操作簡單、安裝方便，使用壽命長、規格齊全、適應性廣等特點。
ZMQF型鑲銅鑄鐵方閘門主要技術參數：
|
參數名稱 |
滲水量(L/min.m) |
最大水頭m |
工作介質 |
安裝方式 |
正常水壓方向 |
門框距邊壁距離 |
|
正向 |
反向 |
|
鑲銅鑄鐵圓閘門 |
0.72 |
1.25 |
正向10
反向2.5 |
水或污水 |
鉛錘狀態 |
正面迎水 |
>300 |
|
鑲銅鑄鐵方閘門 |
|
雙向鑲銅鑄鐵閘門 |
0.72 |
0.72 |
正反向10 |
|
雙向鑲銅鑄鐵方閘門 |
注：水頭超過10m的閘門需另外注明
ZMQF型鑲銅鑄鐵方閘門主要零件材料
|
零件名稱 |
材料 |
|
門框、閘板、導軌 |
Ht200 |
|
螺桿 |
1Cr18,2Cr13,Ni9Ti13,.304,316 |
|
密封面 |
Zcu8-2-2 |
ZMQF型鑲銅鑄鐵方閘門選用須知：
1、選用閘門時應注明H值（閘門中心至啟閉機底部平臺高度）；
2、啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。
3、平臺設計負荷應考慮正反雙向承受（關閉力參考開啟力）。
4、軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉；
5、工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。
6、方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m;
7、暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需專用啟閉機；
8、訂貨時應注明H，并注明單獨閘門（與配套啟閉機）的具體名稱、型號、規格；
9、本廠可承制其它材料（不銹鋼、碳鋼、鋁合金、塑料）或特殊形工閘門；
10、本廠供貨不含任何預埋件，所以閘門布置參照上頁；
11、本廠所提供樣本如有修訂不另行通知。

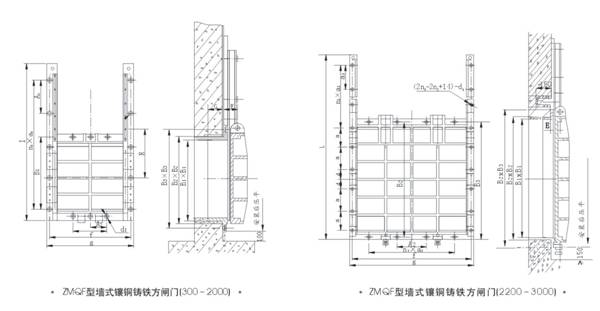

ZMQF型鑲銅鑄鐵方閘門外形及預埋件和預留孔尺寸表
|
規格 |
B1 |
B2 |
B3 |
G |
E |
d1 |
f |
g |
5xa |
N1xa1 |
N2xa2 |
|
300 |
300 |
380 |
|
50 |
55 |
Φ18.5 |
416 |
456 |
|
2x280 |
|
|
400 |
400 |
480 |
|
50 |
55 |
Φ18.5 |
516 |
556 |
|
2x350 |
|
|
500 |
500 |
580 |
|
50 |
60 |
Φ18.5 |
616 |
656 |
|
2x450 |
|
|
600 |
600 |
700 |
|
70 |
60 |
Φ24 |
750 |
790 |
|
3x300 |
|
|
700 |
700 |
800 |
|
70 |
75 |
Φ24 |
850 |
890 |
|
3x350 |
|
|
800 |
800 |
900 |
|
80 |
83 |
Φ24 |
960 |
1010 |
|
3x400 |
|
|
900 |
900 |
1000 |
|
80 |
83 |
Φ24 |
1060 |
1110 |
|
3x450 |
|
|
1000 |
1000 |
1100 |
|
80 |
83 |
Φ28 |
1160 |
1210 |
|
4x500 |
|
|
1200 |
1200 |
1300 |
1360 |
90 |
83 |
Φ28 |
1370 |
1430 |
|
6x400 |
1x450 |
|
1400 |
1400 |
1540 |
1570 |
90 |
100 |
Φ28 |
1580 |
1650 |
|
6x500 |
1x500 |
|
1500 |
1500 |
1640 |
1670 |
90 |
100 |
Φ28 |
1680 |
1750 |
|
6x500 |
1x500 |
|
1600 |
1600 |
1740 |
1770 |
100 |
100 |
Φ28 |
1780 |
1850 |
|
6x500 |
2x500 |
|
1800 |
1800 |
1940 |
1970 |
100 |
105 |
Φ28 |
1980 |
2050 |
|
6x600 |
2x600 |
|
2000 |
2000 |
2140 |
2180 |
120 |
135 |
Φ28 |
2200 |
2270 |
|
9x400 |
4x400 |
