詳細內容：
ZPM型鑄鐵拍門概述
該拍門（止回閥），多用于給水排水和污水處理工程的各種管道和水渠道。用以溢流或止回介質。也可用作各種豎井蓋。
ZPM型鑄鐵拍門主要性能參數
|
型號規格 |
PM-1 |
|
公稱壓力 |
0.1Mpa |
|
殼休試驗壓力 |
0.15Mpa |
|
密封試驗壓力 |
0.11Mpa |
|
適用溫度（℃） |
≤80 |
|
適用介質 |
水、污水、海水、河水 |
|
拍門蓋開角 |
＞60° |
ZPM型鑄鐵拍門主要零部件材料
|
零件名稱 |
閥體 |
閥蓋 |
鉸鏈 |
密封圈 |
|
材料 |
HT200 |
HT200 |
不銹鋼 |
橡膠 |
ZPM型鑄鐵拍門結構特點
該拍門系由體，蓋及鉸鏈構件組成。其啟閉力來水源壓力，不需要人工操作。該拍門內的水壓大于拍門外側壓力，則開啟:反之則關閉，以達到溢流和止回的作用。
ZPM型鑄鐵拍門主要外形連接尺寸
|
DN |
L |
D |
D1 |
b |
n-d |
H |
質量 |
|
500 |
300 |
670 |
620 |
34 |
20-25 |
330 |
195 |
|
600 |
350 |
780 |
725 |
36 |
20-30 |
385 |
586 |
|
700 |
440 |
895 |
840 |
40 |
24-30 |
445 |
395 |
|
800 |
440 |
1010 |
950 |
44 |
25-32 |
500 |
425 |
|
900 |
450 |
1110 |
1050 |
46 |
28-34 |
550 |
546 |
|
1000 |
450 |
1220 |
1160 |
50 |
28-34 |
605 |
948 |
|
1100 |
500 |
1320 |
1260 |
52 |
32-34 |
655 |
770 |
|
1200 |
500 |
1450 |
1380 |
56 |
32-34 |
720 |
816 |
|
1400 |
600 |
1675 |
1590 |
62 |
32-41 |
830 |
977 |
|
1500 |
600 |
1775 |
1690 |
65 |
40-48 |
880 |
1446 |
|
1600 |
700 |
1915 |
1820 |
68 |
40-54 |
9510 |
2087 |
|
1800 |
750 |
2115 |
2020 |
72 |
44-54 |
1050 |
2710 |
|
2000 |
800 |
2325 |
2230 |
74 |
48-54 |
1160 |
3550 |

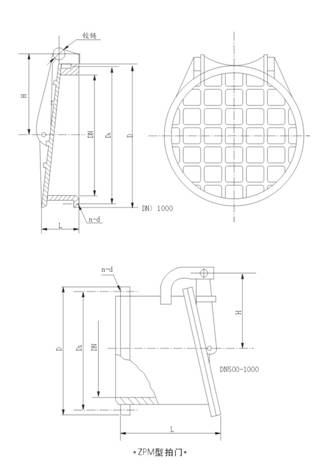

ZPM型鑄鐵拍門外形圖
ZPM型鑄鐵拍門訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
