詳細內容：手鏈扇形盲板閥結構特點及用途
手鏈扇形盲板閥由左閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構組成。它是通過三根絲桿連成一體，并把兩個閥體分別固定在底座上，構成一個剛性結構體。右閥體與不銹鋼補償器連接在一起，左右閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左右閥體得到壓緊（或分離）。三根絲杠中上面一根絲桿中間裝有盲板，盲板繞該軸中心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板定位塊，盲板旋轉時可以防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

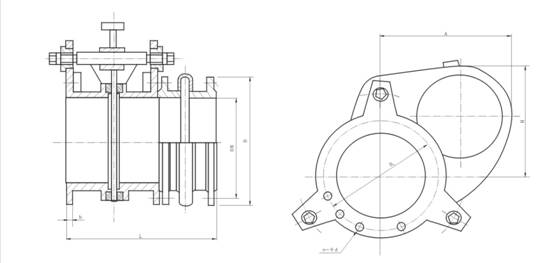

手鏈扇形盲板閥產品外形圖
手鏈扇形盲板閥主要外形連接尺寸
|
DN |
L |
D |
D1 |
H |
A |
b |
n-￠d |
質量 kg |
|
PN0.05 |
PN0.15 |
PN0.25 |
|
300 |
500 |
440 |
395 |
1200 |
480 |
22 |
12-23 |
240 |
265 |
290 |
|
350 |
500 |
490 |
445 |
1300 |
520 |
22 |
12-23 |
310 |
340 |
370 |
|
400 |
600 |
540 |
495 |
1400 |
580 |
22 |
16-23 |
350 |
385 |
410 |
|
450 |
600 |
595 |
550 |
1400 |
650 |
24 |
16-23 |
450 |
495 |
535 |
|
500 |
600 |
645 |
600 |
1480 |
800 |
24 |
16-23 |
540 |
590 |
640 |
|
600 |
600 |
755 |
705 |
1600 |
1000 |
24 |
20-26 |
650 |
710 |
780 |
|
700 |
600 |
860 |
810 |
1680 |
1050 |
26 |
24-26 |
820 |
900 |
980 |
|
800 |
800 |
975 |
920 |
1860 |
1129 |
26 |
24-30 |
1500 |
1650 |
1750 |
|
900 |
800 |
1075 |
1020 |
2055 |
1242 |
28 |
24-30 |
1800 |
1980 |
2180 |
|
1000 |
800 |
1175 |
1120 |
2240 |
1375 |
30 |
28-30 |
2100 |
2300 |
2500 |
|
1100 |
800 |
1275 |
1220 |
2425 |
1510 |
30 |
28-30 |
2300 |
2500 |
2750 |
|
1200 |
800 |
1375 |
1320 |
2620 |
1625 |
30 |
32-30 |
2600 |
2850 |
3100 |
|
1300 |
800 |
1475 |
1420 |
2760 |
1749 |
30 |
32-30 |
3000 |
3300 |
3600 |
|
1400 |
850 |
1575 |
1520 |
2960 |
1856 |
32 |
36-30 |
4170 |
4550 |
4950 |
|
1500 |
850 |
1690 |
1630 |
3105 |
1976 |
32 |
36-30 |
4400 |
4800 |
5250 |
|
1600 |
850 |
1790 |
1730 |
3300 |
2093 |
32 |
40-30 |
4750 |
5100 |
5600 |
|
1800 |
1100 |
1990 |
1930 |
3610 |
2335 |
32 |
44-30 |
5750 |
6220 |
6800 |
|
2000 |
1100 |
2190 |
2130 |
3960 |
2570 |
32 |
48-30 |
6750 |
7350 |
8000 |
