詳細內容：DYSF電液動扇形閘門產品用途
DYSF電液動扇形閘門是根據建材行業的特殊需要，用作水泥熟料庫底除塵設備的理想卸料裝置。
DYSF電液動扇形閘門產品特點
DYSF電液動扇形閘門在出料口處設備了防塵罩，避免了灰塵飛揚：采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；電液動扇形閘門閥體采用階臺結構，減少了料流沖擊；閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。
DYSF電液動扇形閘門產品性能參數
|
適用介質 |
干燥粉塵 |
|
工作溫度 |
≤150℃ |
|
卸灰量 |
6-80m2/h |

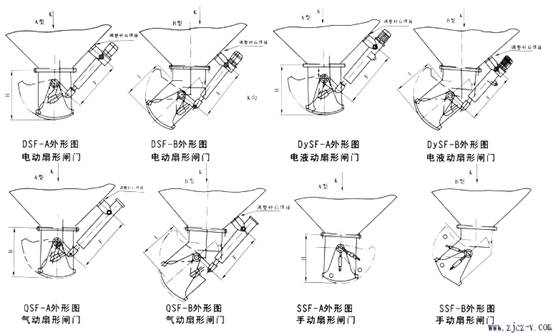

DYSF電液動扇形閘門產品主要連接尺寸
|
型號 |
主要尺寸(mm) |
|
W |
A |
A1 |
A2 |
B |
B1 |
B2 |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
P |
N×a |
n×Φ |
|
TDSZ-30 |
300 |
400 |
120 |
150 |
350 |
470 |
300 |
300 |
800 |
1175 |
600 |
380 |
429 |
170 |
60 |
340 |
150 |
280 |
2×175 |
8-18 |
|
TDSZ-40 |
400 |
500 |
220 |
250 |
400 |
520 |
400 |
350 |
900 |
1175 |
650 |
540 |
429 |
170 |
60 |
480 |
140 |
280 |
3×150 |
12-18 |
|
TDSZ-50 |
500 |
626 |
320 |
350 |
450 |
570 |
500 |
400 |
1050 |
1220 |
737 |
680 |
513 |
190 |
70 |
610 |
120 |
350 |
4×140 |
16-18 |
|
TDSZ-60 |
600 |
726 |
360 |
390 |
500 |
620 |
600 |
450 |
1200 |
1220 |
837 |
750 |
513 |
190 |
70 |
670 |
150 |
350 |
4×165 |
16-18 |
|
TDSZ-70 |
700 |
840 |
460 |
490 |
550 |
670 |
700 |
500 |
1400 |
1340 |
980 |
900 |
560 |
190 |
80 |
820 |
150 |
400 |
5×154 |
20-22 |
|
TDSZ-80 |
800 |
940 |
560 |
590 |
600 |
720 |
800 |
550 |
1550 |
1340 |
1080 |
1050 |
560 |
190 |
80 |
950 |
150 |
400 |
5×174 |
20-22 |
DYSF電液動扇形閘門訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
