詳細內容：錐形閥產品資料
公稱通徑：800-2000
公稱壓力：0.6-1.6MPa
適用溫度：≤200℃
適用介質：水或污水
錐形閥大致可以分為埋設管、錐形閥體、套筒、蝸輪減速螺桿機、拉桿及平衡梁等幾個部份。其結構分為外套筒形式和內套形式，外套筒形式即閥體固定、利用蝸輪減速螺桿機啟閉活動的外套筒，達到閥體的啟閉。
錐形閥具有下列優點：
水力條件好，具有較其它閥門高的流量系數u=0.75～0.83或更高；
錐形閥結構簡單，重量輕；
啟閉力小，人力操作輕便，適用于無電源的中小型水利工程場所，必要時用戶可在蝸輪減速箱另一側增設電動機連接，變成電動操作啟閉機構；泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，一般都不用做消能措施，如設置為淹沒式出流，則水下之消能亦甚簡單；設備布置緊湊，操作靈活，運行管理方便、可靠。
錐形閥布置：
錐形閥的布置與樞紐建筑物有密切關系,如布置不妥,將因射流引起對建筑物之沖刷或形成的霧氣對電站的運行帶來麻煩,以及放水時引起的顯著震動,因此,布置形式必須慎重考慮。
錐形閥維護 錐形閥經一段較長的時間運轉后,應對錐形閥進行清掃、去銹、油漆,保證本閥處于正常運轉。
錐形閥主要性能
|
規格 |
布置 形式 |
最大開度 m |
檢修時 最大開度 |
設計水頭 m |
最大流量 m/s |
啟閉力 kn |
電機功率 kw |
|
DN800 |
45℃ |
0.40 |
480 |
60 |
13.5 |
8.7 |
3 |
|
DN1000 |
45℃ |
0.50 |
700 |
60 |
21.0 |
60 |
3 |
|
DN1200 |
45℃ |
0.58 |
810 |
60 |
30.3 |
73 |
4 |
|
DN1400 |
45℃ |
0.70 |
830 |
60 |
41.2 |
84 |
4 |
|
DN1600 |
45℃ |
0.74 |
930 |
60 |
53.8 |
95 |
5.5 |
錐形閥主要外形及連接尺寸表
|
DN |
D |
D1 |
n-d |
A |
Β |
B1 |
L |
L1 |
L2 |
L3 |
Η |
H1 |
R |
重量kg |
|
800 |
1015 |
950 |
24-33 |
920 |
1250 |
830 |
740 |
1160 |
1152 |
148 |
1085 |
150 |
850 |
1210 |
|
1000 |
1230 |
1160 |
28-36 |
1260 |
1500 |
1250 |
1460 |
1930 |
1400 |
375 |
1828 |
200 |
1050 |
2935 |
|
1200 |
1455 |
1380 |
32-39 |
1434 |
1696 |
1400 |
1520 |
1925 |
1603 |
410 |
1872 |
200 |
1250 |
3200 |
|
1400 |
1675 |
1590 |
36-42 |
1660 |
1880 |
1600 |
1340 |
2210 |
1790 |
437 |
1894 |
200 |
1450 |
4900 |
|
1600 |
1915 |
1820 |
40-48 |
1866 |
2100 |
1700 |
1530 |
2130 |
2150 |
600 |
2060 |
200 |
1650 |
6605 |
注：本閥可按用戶要求設計制造

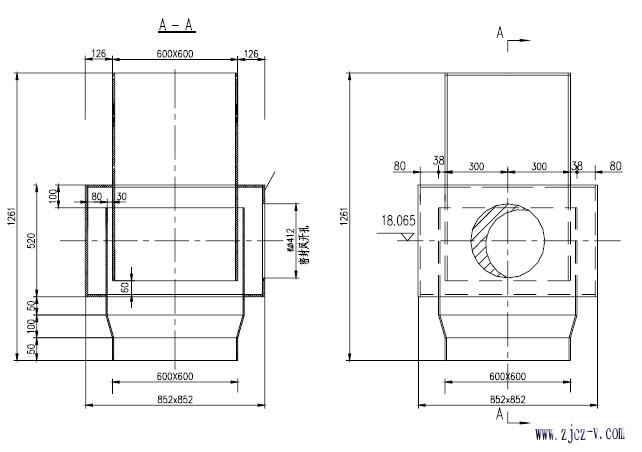

錐形閥結構圖
錐形閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
