圓風門是用圓形門板作啟閉元件并隨閥軸轉動以實現全開、全關的一種閥門。 圓風門在管路中主要起調節介質流量壓力、和切斷通路之用。大型高溫風門一般用于煙風道和煤氣管道。廣泛用于電力、水力、石油、化工、礦山等部門。
圓風門的特點
1方便迅速、流體阻力小、可以經常操作
2結構簡單、體積小、質量輕、維修方便
3可以遠送泥漿在管道口積存液體最少
4在低壓下�？梢詫崿F良好的密封
5調節性能好
圓風門結構

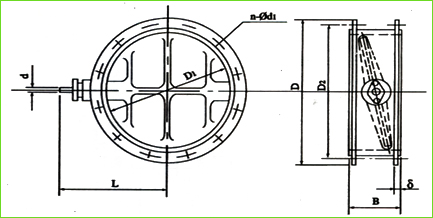

圓風門傳動方式分為手動、電動、氣動 圓風門結構形式分垂直板式和斜板式。 小型風門大多采用鑄鐵加工而成大型高溫風門一般多采用鋼板焊接后再加工而成。圓風門主要有殼體、門板、端軸軸封等組成見附圖。小型殼體、門板采用鑄鐵加工而成大型殼體采用鋼板焊接后加工成形門板用鋼板制作。門板兩端有軸孔端軸嵌入后與門板軸孔配鉆鉸錐銷孔后再用定位錐銷連接。端軸采用35鋼。主端軸一端軸頸用填料密封另一端端軸短軸用蓋封閉。蝶閥的外殼突出部分及軸頭軸頭一般是方形的是供裝設蝸輪箱的或安裝電動裝置直聯用的如用連桿推動軸頭處直接裝配曲柄即可。同時殼體上裝有門板全開限位釘保證門板在全開位置。
|
圓風門按公稱通徑區分，編制規格有：Dg100-2200等二十六種，適用于1.2-60萬千瓦機組使用 |
|
標號 |
公稱通徑Dg |
D |
D 1 |
D 2 |
B |
L |
|
d |
d 1 |
螺栓孔數(n) |
重量(公斤) |
|
毫米 |
|
DD4101 |
100 |
195 |
100 |
160 |
80 |
177 |
14 |
?15 |
14 |
4 |
7.2 |
|
DD4102 |
150 |
250 |
150 |
215 |
80 |
238 |
14 |
17x17 |
14 |
8 |
12.3 |
|
DD4103 |
200 |
305 |
200 |
270 |
80 |
270 |
16 |
17x17 |
14 |
8 |
16.1 |
|
MBH618-01 |
225 |
330 |
230 |
295 |
90 |
273 |
16 |
?20 |
14 |
10 |
18.6 |
|
DD4104 |
250 |
365 |
260 |
330 |
90 |
300 |
16 |
17x17 |
14 |
12 |
21.1 |
|
DD4105 |
300 |
430 |
310 |
385 |
180 |
342 |
18 |
17x17 |
14 |
12 |
45.4 |
|
MBH618-01 |
325 |
450 |
330 |
405 |
180 |
315 |
20 |
?20 |
18 |
10 |
49.5 |
|
DD4106 |
350 |
480 |
360 |
435 |
180 |
367 |
18 |
17x17 |
14 |
12 |
51.2 |
|
DD4107 |
400 |
535 |
410 |
490 |
180 |
392 |
20 |
17x17 |
18 |
12 |
64.1 |
|
DD4108 |
450 |
585 |
460 |
540 |
180 |
417 |
20 |
17x17 |
18 |
12 |
70.8 |
|
DD4109 |
500 |
645 |
520 |
600 |
180 |
447 |
20 |
17x17 |
18 |
12 |
82.9 |
|
J1111-01 |
550 |
695 |
570 |
650 |
180 |
472 |
20 |
17x17 |
18 |
16 |
91.6 |
|
DD4110 |
600 |
745 |
620 |
700 |
180 |
497 |
20 |
17x17 |
18 |
16 |
99.6 |
|
DD4111 |
700 |
850 |
710 |
800 |
260 |
570 |
22 |
32x32 |
18 |
16 |
178.9 |
|
DD4112 |
800 |
950 |
810 |
900 |
260 |
620 |
22 |
32x32 |
18 |
20 |
203 |
|
DD4113 |
900 |
1050 |
910 |
1000 |
260 |
670 |
22 |
32x32 |
18 |
20 |
232.7 |
|
DD4114 |
1000 |
1150 |
1010 |
1100 |
260 |
720 |
22 |
32x32 |
22 |
20 |
267.1 |
|
DD4115 |
1100 |
1250 |
1110 |
1200 |
300 |
790 |
24 |
32x32 |
22 |
20 |
362 |
|
DD4116 |
1200 |
1350 |
1210 |
1300 |
300 |
840 |
24 |
32x32 |
22 |
20 |
408 |
|
DD4117 |
1300 |
1450 |
1310 |
1400 |
300 |
890 |
24 |
32x32 |
22 |
24 |
446 |
|
DD4118 |
1400 |
1550 |
1410 |
1500 |
300 |
940 |
24 |
32x32 |
22 |
28 |
484 |
|
7910機施-1018 |
1500 |
1650 |
1510 |
1600 |
300 |
990 |
24 |
?40 |
33 |
28 |
484 |
|
4000-64 |
1600 |
1760 |
1610 |
1700 |
350 |
1040 |
24 |
?60 |
22 |
36 |
546.602 |
|
8260T0101 |
1800 |
1963 |
1810 |
1910 |
400 |
1140 |
24 |
?38 |
26 |
28 |
982.27 |
|
DP4125-01 |
2000 |
2163 |
2010 |
2110 |
500 |
1240 |
24 |
?50 |
26 |
32 |
118.9 |
|
DP4126-01 |
2200 |
2390 |
2200 |
2340 |
460 |
1320 |
32 |
?80 |
22 |
36 |
1354.4 | |
