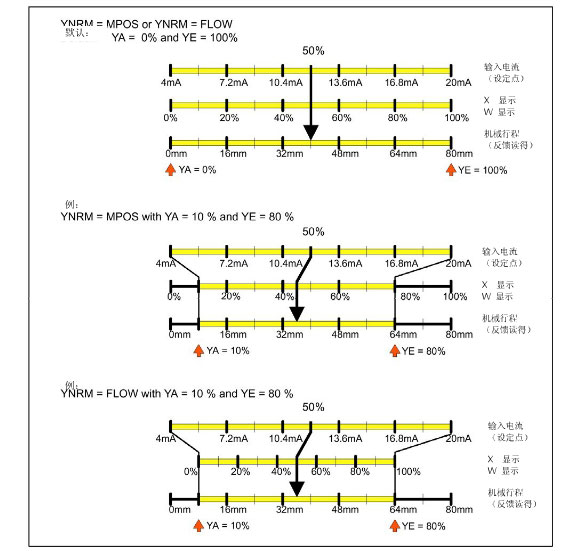

圖3 如圖所示為80mm的直行程執行機構，標準行程和YA及YE之關系。
B1N1
B1N1或B1N2=ON或-ON
如果邏輯ORED具有其它信號，則來自外部設備的2進制信號
B1N1=bloc1
不能進行操作級別的組態，故不能進行再設置工作
B1N2=bloc2
如執行BE1則手動模式，增加操作級別組態
B1N1或B1N2=up或down(觸點開啟）或-up或-down(觸點閉合）
當2進制輸入保持觸點動作時，執行機構動作，直行程執行機構動作至上一級或下一級停止
B1N1或B1N2=stop或-stop
當2進制輸入動作，壓電閥鎖定并且執行機構停在最終位置。
B1N1=OFF
當P手操作時，如果二進制輸入1的動作通過9和10端子間的跳線，
“NO1NT ”和輸入電流乘以100的數值被交替地顯示在顯示屏的下一排上。
PRST
預設置
出廠設置的復位和再設置初始化
注意
在預設置之后，定位器必須進行重新初始化，全部維護參數等經計算的要重新設置
