| ZDRV電動V型對夾式調節球閥 |
 |
| 詳細內容： ZDRV電動V 型對夾式調節球閥概念
ZDRV電動V 型對夾式調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
|
ZDRV電動V型對夾式調節球閥技術參數
|
公稱通徑DN(mm) |
25～400 |
|
公稱壓力PN(MPa) |
1.6～6.4 |
|
公稱壓力Ps(MPa) |
強度試驗 |
2.4～9.6 |
|
密封試驗 |
1.76～7.0 |
|
材料\代號 |
C |
P |
R |
|
主要
零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球桿 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯、不銹鋼、硬質合金 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
適用
工況 |
適用介質 |
水,蒸汽,油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28～400℃ |
-28～500℃ |
|
執行器 |
型 號 |
CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 |
|
連接形式 |
對夾式、法蘭式，法蘭按JB79-59標準 | |
ZDRV電動V型對夾式調節球閥主要性能
|
基本誤差 |
回差 |
死區 |
輸入信號 |
輸出信號 |
|
全行程的
≤±2% |
全行程的
≤±2% |
全行程的
≤0.8% |
4～20mADC |
4～20mADC |
|
公稱通徑D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公稱壓力PN（MPa） |
1.6、2.5、4.0、6.4 |
|
流量特性 |
近似等百分比（參見典型曲線圖）、直線特性 |
|
閥板轉角（度） |
0°～至90°（可調） |
|
允許泄漏量等級 |
軟密封：零泄露
硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
|
動作時間（S/90度） |
8.5～30 |
36～60 |
|
可調節比 |
250:1 |
300:1 |

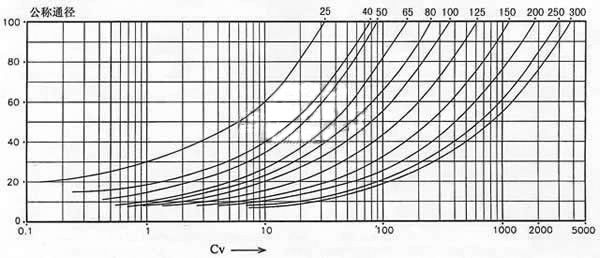

ZDRV電動V型對夾式調節球閥流量特性曲線
ZDRV電動V型對夾式調節球閥外形尺寸
|
公稱通徑
DN(mm) |
尺 寸 (mm) |
|
對夾 |
法蘭式 |
L |
H1 |
H2 |
|
D |
D |
D1 |
D2 |
q |
Z-Φd |
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
|
350 |
470 |
- |
- |
- |
- |
|
- |
|
|
|
400 |
525 |
- |
- |
- |
- |
|
- |
|
| |
ZDRV電動V 型對夾式調節球閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
