| ZSHV氣動V型調節球閥 |
 |
| 詳細內容： ZSHV氣動V型調節球閥概述
ZSHV氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
|

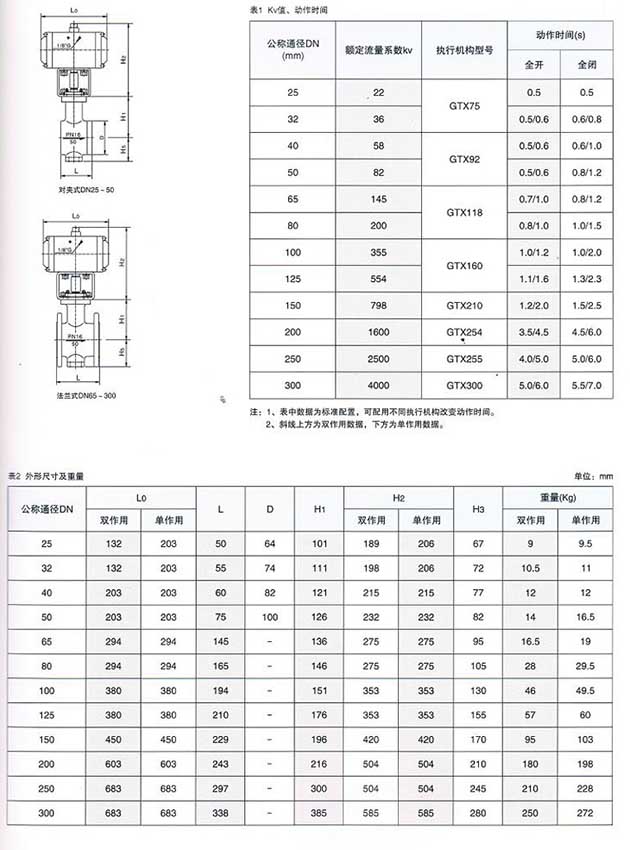

ZSHV氣動V型調節球閥性能
|
公稱通徑D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公稱壓力PN（MPa） |
1.6、2.5、4.0、6.4 |
|
流量特性 |
近似等百分比（參見典型曲線圖）、直線特性 |
|
閥板轉角（度） |
0°～至90°（可調） |
|
允許泄漏量等級 |
軟密封：零泄露
硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
|
動作時間（S） |
0.5 |
1.0 |
2.5～4.0 |
7.0 |
10 |
|
可調節比 |
250:1 |
300:1 |
ZSHV氣動V型調節球閥技術參數
|
公稱通徑DN(mm) |
25～400 |
|
公稱壓力PN(MPa) |
1.6～6.4 |
|
公稱壓力Ps(MPa) |
強度試驗 |
2.4～9.6 |
|
密封試驗 |
1.76～7.0 |
|
材料\代號 |
C |
P |
R |
|
主要
零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球桿 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯、不銹鋼、硬質合金 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
適用
工況 |
適用介質 |
水,蒸汽,油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28～425℃ |
-28～500℃ |
|
執行器 |
型 號 |
GT系列、AW系列,SW系列、BAW系列, BRAY系列 |
|
氣源壓力 |
0.4～0.7MPa |
|
連接形式 |
對夾式、法蘭式，法蘭按JB79-59標準 |
|
基本誤差 |
回差 |
死區 |
輸入信號 |
氣源
接口 |
|
電信號 |
氣信號 |
|
全行程的
≤±2% |
全行程的
≤±2% |
全行程的
≤0.8% |
4～20mADC |
20～100Kpa |
G1/8" G1/4" | | |
ZSHV氣動V型調節球閥最大允許壓差
|
執行
機構 |
狀態 |
PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K |
|
填料：聚四氟乙石棉 |
|
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
GT65 |
關閉 |
4.99 |
1.13 |
|
|
|
|
|
|
|
|
|
|
△P |
0.74 |
0.31 |
|
|
|
|
|
|
|
|
|
|
GT80 |
關閉 |
4.99 |
4.99 |
4.99 |
2.80 |
1.33 |
|
|
|
|
|
|
|
△P |
1.72 |
0.83 |
0.53 |
0.30 |
0.16 |
|
|
|
|
|
|
|
GT90 |
關閉 |
|
4.99 |
4.99 |
2.80 |
2.62 |
|
|
|
|
|
|
|
△P |
|
1.33 |
1.33 |
0.49 |
0.28 |
|
|
|
|
|
|
|
GT100 |
關閉 |
|
|
|
|
4.52 |
1.56 |
|
|
|
|
|
|
△P |
|
|
|
|
0.48 |
0.16 |
|
|
|
|
|
|
GT125 |
關閉 |
|
|
|
|
4.52 |
4.50 |
2.31 |
1.43 |
|
|
|
|
△P |
|
|
|
|
0.82 |
0.45 |
0.25 |
0.19 |
|
|
|
|
GT160 |
關閉 |
|
|
|
|
|
4.50 |
4.97 |
3.32 |
|
|
|
|
△P |
|
|
|
|
|
0.81 |
0.52 |
0.40 |
1.13 |
|
|
|
AW17 |
關閉 |
|
|
|
|
|
|
4.95 |
3.21 |
0.13 |
2.74 |
1.91 |
|
△P |
|
|
|
|
|
|
0.90 |
0.69 |
3.71 |
0.42 |
0.31 |
|
AW20 |
關閉 |
|
|
|
|
|
|
|
|
0.70 |
3.23 |
2.51 |
|
△P |
|
|
|
|
|
|
|
|
0.70 |
0.54 |
0.40 |
ZSHV氣動V型調節球閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
