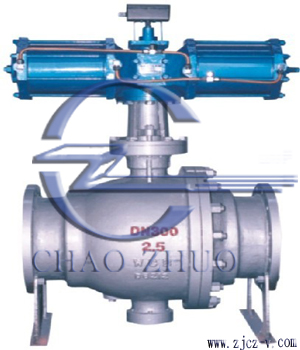

詳細內容：MQ647AF氣動卸灰球閥概述
MQ647AF氣動卸灰球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
MQ647AF氣動卸灰球閥特點及優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
5、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
MQ647AF氣動卸灰球閥性能規范
|
公稱通徑DN（mm） |
50-1200 |
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
|
公稱壓力
PS(MPa) |
強度試驗 |
2.4 |
3.8 |
6.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
|
材料\材料代號 |
C |
P |
R |
|
主 要
零 件 |
閥 體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球 體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
閥 桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
密封圈 |
增強聚四氟乙烯 對位聚苯 硬質合金 |
|
填 料 |
聚四氟乙烯 柔性石墨 |
|
適 用
工 況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃ - 300℃ |
|
執行器 |
型 號 |
AW/DA/SR系列、GTD/GTE系列、QGSY系列等 |
|
氣源壓力 |
0.4-0.7MPa |
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
GB12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
MQ647AF氣動卸灰球閥安裝尺寸表
|
公稱通徑
DN(mm) |
尺 寸(mm) |
執 行 器 型 號 |
|
1.6MPa |
2.5MPa |
4.0MPa |
|
L |
D |
D1 |
B |
Z-фD |
L |
D |
D1 |
B |
Z-фD |
L |
D |
D1 |
B |
Z-фD |
可選配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列執行器
（以上選配僅供參考具體
選區用根據實際要求） |
|
50 |
203 |
160 |
125 |
16 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
|
65 |
222 |
180 |
146 |
18 |
4-18 |
241 |
180 |
145 |
22 |
8-18 |
241 |
180 |
145 |
22 |
8-18 |
|
80 |
241 |
195 |
160 |
20 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
305 |
230 |
190 |
24 |
8-23 |
|
125 |
356 |
245 |
210 |
22 |
8-18 |
381 |
270 |
220 |
28 |
8-25 |
381 |
270 |
220 |
28 |
8-25 |
|
150 |
394 |
280 |
240 |
24 |
8-23 |
403 |
300 |
250 |
30 |
8-25 |
403 |
300 |
250 |
30 |
8-25 |
|
200 |
457 |
335 |
295 |
26 |
12-23 |
502 |
360 |
310 |
34 |
12-25 |
502 |
375 |
320 |
33 |
12-30 |
|
250 |
533 |
405 |
355 |
30 |
12-25 |
586 |
425 |
370 |
36 |
12-30 |
|
|
|
|
|
|
300 |
610 |
460 |
410 |
30 |
12-25 |
648 |
485 |
430 |
40 |
16-30 |
|
|
|
|
|
|
350 |
686 |
520 |
470 |
34 |
16-25 |
762 |
550 |
490 |
44 |
16-34 |
|
|
|
|
|
|
400 |
762 |
580 |
525 |
36 |
16-30 |
838 |
610 |
550 |
48 |
16-34 |
|
|
|
|
|
|
450 |
864 |
640 |
585 |
40 |
20-30 |
914 |
660 |
600 |
50 |
20-34 |
|
|
|
|
|
|
500 |
914 |
705 |
650 |
44 |
20-34 |
991 |
730 |
660 |
52 |
20-41 |
|
|
|
|
|
MQ647AF氣動卸灰球閥訂貨須知：
一、訂貨時請注明:如1.MQ647AF氣動卸灰球閥產品名稱、2. MQ647AF氣動卸灰球閥公稱通徑、3. MQ647AF氣動卸灰球閥使用壓力、4. MQ647AF氣動卸灰球閥使用溫度5. MQ647AF氣動卸灰球閥使用介質、6.MQ647AF氣動卸灰球閥閥體材質、發貨地址。
二、若如由設計單位選定的型號，請按型號直接向我公司銷售部訂購。
三、如有特殊要求時請在訂購產品時來電說明
