詳細內容：V230Y自力式壓力調節閥概述
由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點.廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。本產品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。
V230Y自力式壓力調節閥技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
額定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公稱壓力PN(MPa) |
1.6、4.0 |
|
壓力調節范圍(KPa) |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|
固有流量特質 |
快開 |
|
調節精度(%) |
±5 |
|
使用溫度(℃) |
≤350 |
|
允許泄漏量 |
硬密封(1/h) |
單座：≤10-4×閥額定容量(Ⅳ級)、雙座和套筒：≤5×10-3閥額定容量(Ⅱ級) |
|
軟密封(m1/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
|
減壓比 |
最大 |
10 |
|
最小 |
1.25 |
V230Y自力式壓力調節閥主要零件材料
閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti 閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 膜蓋：A3、1Cr18Ni9Ti 填料：聚四氟乙烯、柔性石墨膜片：丁青橡膠、耐油橡膠、氟橡膠

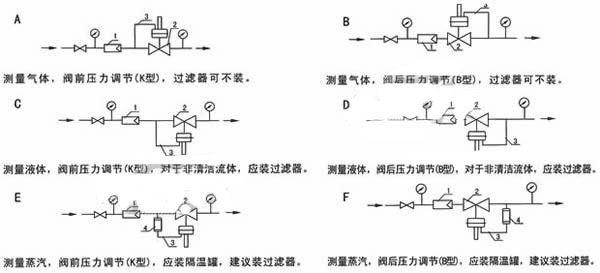

V230Y自力式壓力調節閥安裝方式說明
注:1.過濾器 2.自力式壓力調節閥 3.取壓管φ14×2 4.冷凝罐
V230Y自力式壓力調節閥外形尺寸
|
公稱通徑
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
法蘭距 L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
|
總高度 H |
615 |
645 |
650 |
710 |
730 |
745 |
760 |
800 |
890 |
960 |
1050 |
|
|
|
H1 |
52.5 |
57.5 |
67.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
122.5 |
140 |
167.5 |
225 |
230 |
|
d |
100 |
|
h |
280 |
|
法蘭標準 |
GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K |
