ZZYP 自力式壓力調節閥 概述
ZZYP 自力式壓力調節閥一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。ZZYP 自力式壓力調節閥最大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。

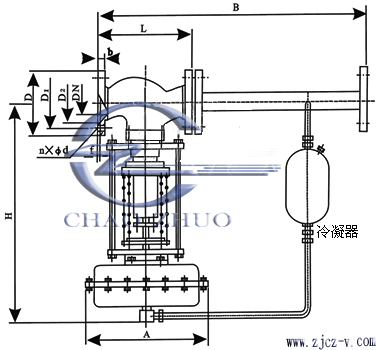

自力式壓力調節閥尺寸圖
ZZYP 自力式壓力調節閥 主要零件材料
材料代號
C（WCB）
P（304）
R（316）
主要 零件
閥體
WCB（ZG230-450）
ZG1Cr18Ni9Ti（304）
ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座
1Cr18Ni9Ti（304）
1Cr18Ni12Mo2Ti（316）
閥桿
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
膜片
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
膜蓋
A3、A4鋼涂四氟乙烯
填料
聚四氟乙烯、柔性石墨
彈簧
60Si2Mn
導向套
HPb59-1
ZZYP 自力式壓力調節閥 主要技術參數
公稱通徑DN（mm）
20
25
32
40
50
65
80
100
125
150
200
額定流量系數Kv
額定行程（mm）
8
10
14
允許壓差（MPa）
2.5
2.0
1.6
1.0
公稱壓力（MPa）
1.6 4.0 6.4
流量特性
快開
壓力調節范圍（KPa）
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800 780～900、880～1000、600～1500、1000～2500
調節精度（%）
±5
工作溫度℃
液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況）
適用介質
執水、氣體、蒸汽、低粘度介質
允許泄漏量
硬密封（L/h）
單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級
軟密封（ml/min）
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
減壓比
最大
最小
1.25
ZZYP 自力式壓力調節閥 外形連接尺寸
公稱通徑(DN)
L
PN16、40
160
180
230
290
310
350
400
480
600
PN64
260
300
340
380
430
500
550
650
B
383
512
603
862
1023
1380
1800
H
壓力 調節 范圍 MPa
15～140
475
520
540
710
780
840
880
915
130～300
455
690
760
800
870
280～500
450
490
510
680
750
790
860
480～1000
445
670
740
850
600～1500
570
820
890
950
1000
1000～2500
A
φ280
φ308
φ230
280～1000
φ176
φ194
600～2500
φ85
φ96
導壓管接口螺紋
M16×15

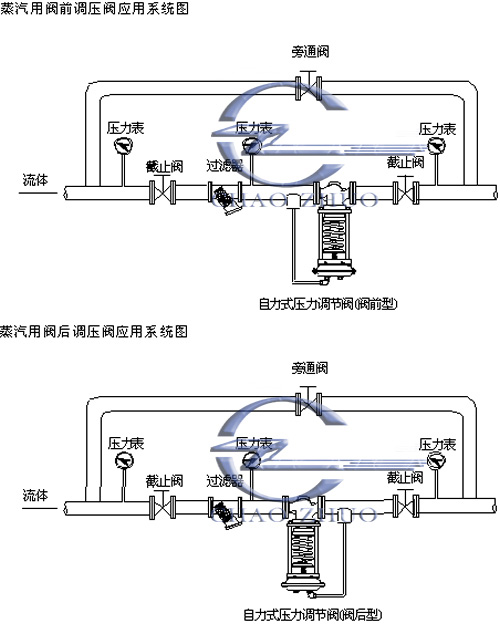

ZZYP 自力式壓力調節閥 安裝典型
ZZYP 自力式壓力調節閥訂貨須知：⒈自力式壓力調節閥產品型號與名稱⒉自力式壓力調節閥公稱通徑DN⒊自力式壓力調節閥連接形式⒋自力式壓力調節閥公稱壓力和壓差⒌自力式壓力調節閥額定流量系數KV⒍自力式壓力調節閥流量特性⒎自力式壓力調節閥適用溫度⒏自力式壓力調節閥閥體和閥內組件材料⒐自力式壓力調節閥電源電壓和控制信號⒑自力式壓力調節閥是否帶附件以便為您正確選型。
