ZMBP氣動單座調節閥產品概述
ZMBP氣動單座調節閥，由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥閥體流道呈S流線型、具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。
ZMBP氣動單座調節閥主要技術參數
ZMBP氣動單座調節閥 閥體
閥體形式
直通鑄造球型閥
公稱通徑
DN20～200mm
公稱壓力
PN1.6、2.5、4.0、6.4MPa
法蘭標準
GB/T9113、 JB/T79
連接形式
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
ZMBP氣動單座調節閥閥內件
閥芯形式
單座柱塞型閥芯
流量特性
線性、等百分比
ZMBP氣動單座調節閥執行機構及附件、作用形式
執行器型式
ZHA/B多彈簧簿膜執行機構
執行器型號
ZHA/B-22
ZHA/B-23
ZHAB-34
ZHA/B-45
ZHA/B-56
有效面積(cm2)
350
560
900
1400
行程(mm)
10、16
25
40
40、60
100
彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力
140～400KPa
氣源接口
RC1/4"
環境溫度
-30～+70℃
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
ZMBP氣動單座調節閥主要零件材料及內部結構圖
1
閥體
WCB
CF8
CF8M
CF3M
2
閥座
304
316
316L
3
墊片
PTFE/金屬石墨墊片
4
閥芯
5
導向套
6
閥蓋
7
閥桿
8
填料
PTFE/柔性石墨
9
彈簧
65Mn
10
螺母
ZMBP氣動單座調節閥主要性能指標
項目
不帶定位器
帶定位器
基本誤差%
±5.0
±1.0
回差%
≤3.0
≤1.0
死區%
≤0.4
始終點偏差%
氣開
始點
±2.5
氣關
終點
額定行程偏差%
≤2.5
泄露量L/h
0.01%×閥額定容量
可調范圍R
30：1
ZMBP氣動單座調節閥額定流量系數Kv、額定行程、配用執行器型號
公稱通徑 DN(mm)
20
32
50
65
80
125
150
200
閥座直徑 dN(mm)
額定流量系數KV
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分
6.3
16
63
160
250
400
630
額定行程(mm)
60
ZHA/B-34

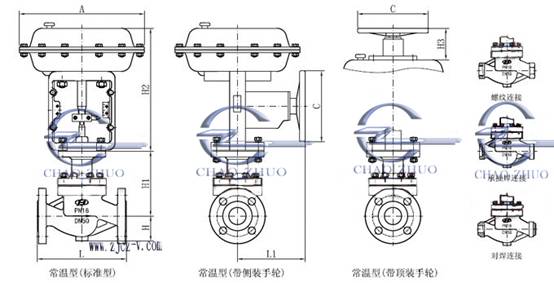

ZMBP氣動單座調節閥 主要外形及連接尺寸
L
PN16/25
181
184
222
254
276
298
352
410
451
600
PN40
194
197
235
267
292
317
368
425
473
610
PN64
206
210
251
286
311
337
394
508
650
H
52.5
57.5
75
85.5
92.5
142.5
158
170
82.5
117.5
167.5
187.5
85
90
102.5
107.5
172.5
195
207.5
H1
132
179
214
221
234
270
294
331
H2
380
510
H3
180
236
310
L1
289
347
476
A
282
360
470
C
220
320
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
