詳細內容：ZMAS氣動薄膜角形調節閥用途
ZMAS氣動薄膜角形調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。ZMAS氣動薄膜角形調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成，具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
ZMAS氣動薄膜角形調節閥 性能技術參數
|
公稱通徑 |
6 |
10 |
15 |
25 |
|
閥座直徑 |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系數Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥座直徑 |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系數 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可調范圍 |
Kv值<18時 R=20：1；Kv值>18時 R=30：1 |
|
公稱壓力 |
16、22、32MPa |
|
閥芯形式 |
套筒導向單座柱塞型閥芯 |
|
流量特性 |
直線 |
|
作用形式 |
氣開式、氣關式 |
|
工作溫度 |
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ |
|
法蘭標準 |
符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產 |
|
執行機構 |
ZHA/B型多彈簧氣動薄膜執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可調范圍 |
30：1 |
|
公稱壓力 |
標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa |
|
閥芯形式 |
單座柱塞型閥芯 |
|
流量特性 |
直線、等百分比 |
|
工作溫度 |
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ |
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產 |
ZMAS氣動薄膜角形調節閥 主要零部件材料
|
零件名稱 |
閥體 |
閥桿 |
閥芯 |
閥座 |
填料 |
壓縮彈簧 |
波紋薄膜 |
|
材料 |
40鍛鋼
不銹鋼
鉬二鈦 |
2Cr13
不銹鋼
鉬二鈦 |
2Cr13或堆
焊鈷鉻鎢
硬質合金 |
2Cr13或堆
焊鈷鉻鎢
硬質合金 |
V形
聚四氟乙烯圈 |
60Si2Mn |
丁睛橡膠
夾尼襯里 |
ZMAS氣動薄膜角形調節閥 性能指標
|
序號 |
項目 |
單位 |
不帶定位器 |
帶定位器 |
|
1 |
基本誤差 |
％ |
±4 |
±1 |
|
2 |
回差 |
％ |
2.5 |
1 |
|
3 |
死區 |
％ |
1.5 |
0.1 |
|
4 |
允許泄漏量 |
％ |
為C值的0.01％，對C≤4.Q泄≈0 |
|
5 |
額定流量系數Kv偏差 |
C≤4 |
％ |
±15 |
|
流量特性誤差 |
C>4 |
％ |
±10 |

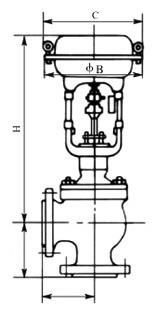

ZMAS氣動薄膜角形調節閥 外形尺寸及重量
|
公通徑
(mm) |
6 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L1(mm) |
100 |
105 |
105 |
120 |
135 |
190 |
225 |
275 |
315 |
365 |
400 |
510 |
|
L2(mm) |
83 |
90 |
105 |
120 |
135 |
165 |
190 |
215 |
260 |
290 |
300 |
400 |
|
薄膜式 |
H(mm) |
407 |
406 |
425 |
401 |
493 |
502 |
500 |
630 |
630 |
620 |
848 |
910 |
|
D(mm) |
285 |
360 |
470 |
620 |
|
重量(KG) |
37 |
43 |
46 |
52 |
93 |
160 |
123 |
224 |
297 |
442 |
650 |
780 |
|
活塞式 |
H(mm) |
527 |
526 |
545 |
521 |
586 |
595 |
593 |
655 |
655 |
645 |
758 |
820 |
|
D(mm) |
264 |
352 |
490 |
|
重量(KG) |
51 |
57 |
60 |
66 |
92 |
105 |
122 |
217 |
290 |
435 |
628 |
758 |
