詳細內容： ZSHZ氣動偏心旋轉閥（凸輪撓曲調節閥）由氣動活塞式執行機構和偏心旋轉閥組成，是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。
閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。
廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
ZSHZ氣動偏心旋轉閥閥體
型 式：偏心旋轉閥
公稱通徑：25、40、50、65、80、100、125、150、200、250、300mm
公稱壓力：PN1.6、4.0、6.4MPa （注：PN6.4MPa僅用于DN25～150的閥）
連接型式：法蘭式（法蘭標準：JB/T79.1-94、79.2-94等）
ZSHZ氣動偏心旋轉閥材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥蓋：與閥體成一整體 -45～+400℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件
閥芯型式：偏心旋轉閥芯（帶導流翼）
材 料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
額定行程：全開60°
執行機構
型 式：DA、SR、AW、GT單作用、雙作用活塞式執行機構
供氣壓力：400～700KPa
氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
環境溫度：-30～+70℃
ZSHZ氣動偏心旋轉閥閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
ZSHZ氣動偏心旋轉閥附件
定位器（HEP型、YT1000型）、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等性能參數
1、整機性能
|
作用方式 |
單作用氣缸執行機構：正作用（氣壓增加閥閉）；反作用（氣壓增加閥開） 雙作用氣缸執行機構：隨輸入定位器信號的增加閥開或閥閉 |
|
可調比 |
全腔型 100：1 ；縮腔型 40：1 |
|
閥座泄漏量 |
金屬閥座：符合 FCI 70-2-1998（ASME B16.104）和 GB4213-1992 Ⅳ級，小于額定 Cv 的 0.01%
聚四氟乙烯軟閥座：符合 FCI 70-2-199（8 ASME B16.104）和 GB4213-1992 Ⅵ級，小于額定 Cv 的 0.00001% |
|
回差 |
小于全行程的 1%（帶定位器） |
|
線性 |
小于全行程的±2%（帶定位器） |
|
額定CV 值 |
請參閱 表 2 |
|
允許壓差 |
請參閱 表 3 |
|
外形尺寸和重量 |
請參閱 表 4 和 圖 6 |
2、特殊規格
|
閥體組件特殊檢查 |
流量特性檢查、材料檢查（實驗報告）、非破壞檢查、放射線檢查 |
|
閥體組件特殊清洗 |
完全除油、除水處理 |
|
閥體組件 及 執 行機構特殊規格 |
特殊材質處理 |
禁銅處理 |
特殊空氣配管和特殊接頭 |
|
防沙、防塵型 |
防強腐蝕型 |
真空工作條件用 |
|
熱帶地區用 |
寒帶地區用 |
指定色涂層 |
|
接觸大氣部分 SUS 不銹鋼螺栓、螺母 |
氣動偏心旋轉閥 閥體及內件技術參數
1、閥體部分
|
型式 |
偏心旋轉閥 |
|
公稱通徑 |
DN25、40、50、65、80、100、125、150、200、250、300 |
|
公稱壓力 |
ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3 、10.0MPa |
|
連接形式 |
無法蘭對夾式 |
|
閥體材質 |
WCB / SCPH2，CF8 / SCS13A， CF8M / SCS14A
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
|
上 閥 蓋 |
與閥體成一個整體，-60～+350℃ 注：工作溫度不準超過各種材料允許范圍 |
|
壓蓋型式 |
螺栓壓緊式 |
|
填料 |
聚四氟乙烯填料、柔性石墨填料等 各種填料的使用溫度·壓力范圍，請參見圖 2 |
|
密封墊 |
金屬齒形墊、石墨纏繞墊 |
2、閥內件部分
|
閥芯型式 |
單座偏心旋轉閥芯 |
|
流量特性 |
近似線性，請參照圖 3 |
|
閥 座 |
壓緊型閥座 |
|
閥內件材質 |
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
|
球芯轉角 |
60° |
|
工作范圍 |
軟閥座的工作溫度和壓差范圍參考圖 4
司太立堆焊的工作溫度和壓差范圍參考圖 5 |
3、執行機構
|
型式 |
GT 型氣缸執行機構 |
|
供氣壓力 |
0.30～0.50MPa |
|
氣源接頭 |
Rc1/4 |
|
環境溫度 |
-30～+70℃ |
|
選配附件 |
定位器、空氣過濾減壓閥、電磁閥、限位開關、閥位變送器、手輪機構、其它 |
氣動偏心旋轉閥 閥體、閥內件材料的組合及工作溫度范圍（℃）
|
閥體材料 閥內件材料 |
JIS |
SCPH2 |
SCS13A |
SCS14A |
|
ASTM |
A216WCB |
A351CF8 |
A351CF8M |
|
GB |
WCB |
CF8 |
CF8M |
|
JIS |
SUS630 |
-17～+350 |
— |
— |
|
AISI |
630 |
|
GB |
17-4PH |
|
JIS |
SUS304 |
-17～+250 |
-60～+250 |
— |
|
AISI |
304 |
|
GB |
0Cr18Ni9 |
|
JIS |
SUS316 |
-17～+250 |
— |
-60～+250 |
|
AISI |
316 |
|
GB |
0Cr17Ni12Mo2 |
|
JIS |
SUS304+ST |
-17～+350 |
-60～+350 |
-60～+350 |
|
AISI |
304+ST |
|
GB |
0Cr18Ni9+ST |
|
JIS |
SUS316+ST |
-17～+350 |
— |
-60～+350 |
|
AISI |
316+ST |
|
GB |
0Cr17Ni12Mo2+ST |
|
JIS |
SUS304+ PTFE |
-17～+200 |
-60～+200 |
-60～+200 |
|
AISI |
304+ PTFE |
|
GB |
0Cr18Ni9+PTFE |
|
JIS |
SUS316+PTFE |
-17～+200 |
— |
-60～+200 |
|
AISI |
316+PTFE |
|
GB |
0Cr17Ni12Mo2+PTFE |
|
JIS |
SUS440B |
-17～+350 |
-60～+350 |
-60～+350 |
|
AISI |
440B |
|
GB |
9Cr18MoV |
注：ST—部分堆焊司太立合金，PTFE—聚四氟乙烯軟密封
氣動偏心旋轉閥 結構及不通口徑的CV值
|
公稱通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Cv 值 |
標準閥芯 |
14 |
30 |
50 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
|
縮小閥芯 |
6 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |

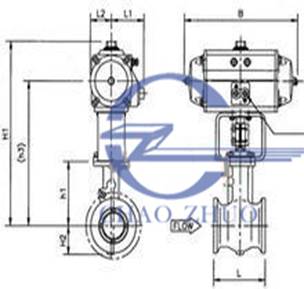

氣動偏心旋轉閥 外型尺寸及重量
|
|
|
|
公稱通徑 |
執行機構 |
外形尺寸 |
重量 |
|
法蘭距 L |
H1 |
H2 |
h1 |
h3 |
L1 |
L2 |
B |
|
1〞 |
25 |
GTE080 |
102 |
340 |
35 |
100 |
270 |
70 |
43 |
190 |
18 |
|
GTE090 |
350 |
275 |
75 |
50 |
210 |
20 |
|
GTE100 |
365 |
280 |
85 |
56 |
247 |
22 |
|
GTD065 |
330 |
270 |
65 |
36 |
164 |
9 |
|
GTD080 |
340 |
70 |
43 |
190 |
10 |
|
1 1/2〞 |
40 |
GTE090 |
114 |
360 |
45 |
110 |
285 |
75 |
50 |
210 |
20 |
|
GTE100 |
375 |
290 |
85 |
56 |
247 |
23 |
|
GTE115 |
400 |
300 |
95 |
64 |
276 |
26 |
|
GTD065 |
340 |
280 |
65 |
36 |
164 |
10 |
|
GTD080 |
350 |
70 |
43 |
190 |
11 |
|
2〞 |
50 |
GTE100 |
124 |
390 |
50 |
125 |
305 |
85 |
56 |
247 |
25 |
|
GTE115 |
415 |
315 |
95 |
64 |
276 |
28 |
|
GTE125 |
450 |
340 |
100 |
70 |
302 |
35 |
|
GTD080 |
365 |
295 |
70 |
43 |
190 |
13 |
|
GTD090 |
375 |
300 |
75 |
50 |
210 |
15 |
|
GTD100 |
390 |
305 |
85 |
56 |
247 |
17 |
|
2 1/ 〞 |
65 |
GTE115 |
143 |
430 |
60 |
135 |
330 |
95 |
64 |
276 |
28 |
|
GTE125 |
465 |
355 |
100 |
70 |
302 |
31 |
|
GTE140 |
515 |
395 |
110 |
80 |
342 |
38 |
|
GTE190 |
535 |
405 |
120 |
88 |
432 |
46 |
|
GTD080 |
380 |
310 |
70 |
43 |
190 |
16 |
|
GTD090 |
390 |
315 |
75 |
50 |
210 |
18 |
|
GTD100 |
405 |
320 |
85 |
56 |
247 |
20 |
|
GTD115 |
430 |
330 |
95 |
64 |
276 |
22 |
|
3〞 |
80 |
GTE125 |
165 |
475 |
70 |
145 |
365 |
100 |
70 |
302 |
40 |
|
GTE140 |
525 |
405 |
110 |
80 |
342 |
48 |
|
GTE190 |
545 |
415 |
120 |
88 |
432 |
62 |
|
GTE210 |
570 |
410 |
125 |
99 |
518 |
70 |
|
GTD090 |
400 |
325 |
75 |
50 |
210 |
20 |
|
GTD100 |
415 |
330 |
85 |
56 |
247 |
22 |
|
GTD115 |
440 |
340 |
95 |
64 |
276 |
25 |
|
GTD125 |
475 |
365 |
100 |
70 |
302 |
27 |
|
4〞 |
100 |
GTE190 |
194 |
600 |
80 |
180 |
470 |
120 |
88 |
432 |
70 |
|
GTE210 |
660 |
500 |
125 |
99 |
518 |
78 |
|
GTE255 |
680 |
510 |
130 |
110 |
640 |
91 |
|
GTD100 |
480 |
395 |
85 |
56 |
247 |
30 |
|
GTD115 |
505 |
405 |
95 |
64 |
276 |
35 |
|
|
GTD125 |
|
535 |
|
|
425 |
100 |
70 |
302 |
40 |
|
GTD140 |
580 |
465 |
110 |
80 |
342 |
45 |
|
GTD190 |
600 |
470 |
120 |
88 |
432 |
55 |
|
〞 |
125 |
GTE210 |
213 |
695 |
90 |
215 |
535 |
125 |
99 |
518 |
80 |
|
GTE255 |
715 |
545 |
130 |
110 |
640 |
88 |
|
GTE300 |
775 |
575 |
150 |
131 |
716 |
101 |
|
GTD115 |
540 |
440 |
95 |
64 |
276 |
40 |
|
GTD125 |
570 |
460 |
100 |
70 |
302 |
45 |
|
GTD140 |
615 |
500 |
110 |
80 |
342 |
50 |
|
GTD190 |
635 |
505 |
120 |
88 |
432 |
55 |
|
GTD210 |
695 |
535 |
125 |
99 |
518 |
65 |
|
6〞 |
150 |
GTE255 |
229 |
735 |
110 |
230 |
565 |
130 |
110 |
640 |
111 |
|
GTE300 |
790 |
590 |
150 |
131 |
716 |
130 |
|
GTE350 |
820 |
605 |
185 |
165 |
780 |
168 |
|
GTD125 |
600 |
490 |
100 |
70 |
302 |
65 |
|
GTD140 |
640 |
520 |
110 |
80 |
342 |
70 |
|
GTD190 |
660 |
530 |
120 |
88 |
432 |
80 |
|
GTD210 |
715 |
555 |
125 |
99 |
518 |
85 |
|
GTD255 |
735 |
565 |
130 |
110 |
640 |
96 |
|
GTD300 |
790 |
590 |
150 |
131 |
716 |
113 |
|
8〞 |
200 |
GTE300 |
243 |
835 |
135 |
275 |
635 |
150 |
131 |
716 |
150 |
|
GTE350 |
865 |
650 |
185 |
165 |
780 |
188 |
|
GTD190 |
705 |
575 |
120 |
88 |
432 |
95 |
|
GTD210 |
760 |
600 |
125 |
99 |
518 |
100 |
|
GTD255 |
780 |
610 |
130 |
110 |
640 |
111 |
|
GTD300 |
835 |
635 |
150 |
131 |
716 |
128 |
|
10〞 |
250 |
GTE300 |
297 |
885 |
165 |
310 |
685 |
150 |
131 |
716 |
180 |
|
GTE350 |
915 |
700 |
185 |
165 |
780 |
218 |
|
GTD210 |
810 |
650 |
125 |
99 |
518 |
125 |
|
GTD255 |
830 |
660 |
130 |
110 |
640 |
135 |
|
GTD300 |
885 |
685 |
150 |
131 |
716 |
146 |
|
GTD350 |
915 |
700 |
185 |
165 |
780 |
163 |
|
12〞 |
300 |
GTD210 |
338 |
845 |
190 |
345 |
685 |
125 |
99 |
518 |
160 |
|
GTD255 |
865 |
695 |
130 |
110 |
640 |
170 |
|
GTD300 |
920 |
720 |
150 |
131 |
716 |
181 |
|
GTD350 |
950 |
735 |
185 |
165 |
780 |
198 |
