HAV型氣動文丘里角型調節閥
詳細內容：

HAV型氣動文丘里角型調節閥

HAV型氣動文丘里角型調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

HAV型氣動文丘里角型調節閥閥　體
型式：角型單座鑄造球型閥
公稱通徑：25、40、50、65、80、100、125、150mm
公稱壓力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接： FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：0～+200℃
伸長Ⅰ型（E1）： -45～0℃ +200～+425℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉編織填料、石棉編織填料、石墨填料
HAV型氣動文丘里角型調節閥閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

HAV型氣動文丘里角型調節閥執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　　不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　　不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
HAV型氣動文丘里角型調節閥Cv值和行程

公稱通徑

25

40

50

65

80

100

125

150

閥座直徑

20

25

32

25

32

40

32

40

50

40

50

65

50

65

80

65

80

100

80

100

125

額定Cv值

1.0

1.6

2.5

4.0

6.3

10

11

17

24

17

24

44

24

44

68

44

68

99

68

99

175

99

175

275

175

275

395

額定行程（mm）

14.3

25

38

50

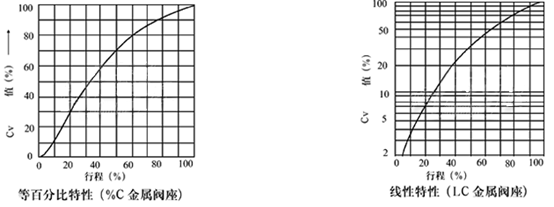

HAV型氣動文丘里角型調節閥流量特性
典型的流量特性曲線

HAV型氣動文丘里角型調節閥允許壓差
閥配用LHA或LVA執行機構
氣—關式或氣—開式閥

執行
機構

供氣
壓力

彈簧范圍

定位器

允許壓差

閥座直徑

Cv=
1.0,1.6

Cv=
2.5

Cv=
4.0,6.3

Cv=
11

25

32

40

50

65

80

100

125

LHA2D
LHA2R

1.4

0.2～1.0

有或無

40

40

40

40

21.9

10.1

6.8

4.1

2.5

1.8

-

-

2.8

0.8～2.4

有

40

40

40

40

40

20.1

13.7

8.2

5.0

3.6

-

-

LHA3D
LHA3R

1.4

0.2～1.0

有或無

-

-

-

-

-

17.9

12.1

7.2

4.5

3.2

1.8

1.2

2.8

0.8～2.4

有

-

-

-

-

-

35.7

24.2

14.5

8.9

6.4

3.6

2.3

LHA4D
LHA4R

1.4

0.2～1.0

有或無

-

-

-

-

-

30.9

20.9

12.5

7.7

5.6

3.1

2.0

2.8

0.8～2.4

有

-

-

-

-

-

40

40

25

5.4

11.1

6.2

4.0

LVA5D
LHA5R

1.4

0.2～1.0

有或無

-

-

-

-

-

-

-

16

10

7.5

4.2

2.7

2.8

0.4～2.0

有

-

-

-

-

-

-

-

32

21

15

8.5

5.4

LVA5R

5

1.9～4.0

有

-

-

-

-

-

-

-

-

-

-

9.1

5.8

注:1、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2、黑線框內數字表示閥配用標準規格執行機構。
HAV型氣動文丘里角型調節閥法蘭距  mm

閥尺寸
（B）

A

ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6

JIS 16K RF

JIS 20K RF
JIS 30K RF
ANSI 300 RF
PN4.0

JIS 40K RF
ANSI 600 RF
PN6.4

ANSI 150RJ

ANSI 300RJ

ANSI 600RJ

ANSI 300LG

ANSI 600LG

25

92

98

98

105

98

105

105

105

105

40

111

117

117

125

117

124

125

124

125

50

127

133

133

143

133

141

144

141

144

65

138

146

146

156

144

154

157

154

157

80

149

159

159

168

156

167

170

167

170

100

176

184

184

197

183

192

198

192

198

125

202

213

213

229

208

221

230

221

230

150

225

237

237

254

232

244

256

244

256

注:法蘭距符合IEC534-3標準
HAV型氣動文丘里角型調節閥外形尺寸

公稱通徑

執行機構

H

B

φB

常溫型上閥蓋

伸長型上閥蓋

波紋管上閥蓋

25

LHA1D、R

390

545

545

230

218

LHA2D、R

465

620

-

281

267

40

LHA1D、R

400

550

560

230

218

LHA2D、R

475

625

-

281

267

LHA3D、R

580

730

-

363

350

LHA4D、R

830

975

-

520

470

50

LHA1D、R

400

550

560

230

218

LHA2D、R

475

625

-

281

267

LHA3D、R

580

730

-

363

350

LHA4D、R

835

980

-

520

470

65

LHA2D、R

545

695

765

281

267

LHA3D、R

600

750

-

363

350

LHA4D、R

840

990

-

520

470

LVA5D

1225

1375

-

-

620

LVA5R

1335

1485

-

-

620

80

LHA2D、R

555

705

775

281

267

LHA3D、R

610

760

-

363

350

LHA4D、R

840

990

-

520

470

LVA5D

1225

1375

-

-

620

LVA5R

1335

1485

-

-

620

100

LHA2D、R

555

710

775

281

267

LHA3D、R

610

765

-

263

350

LHA4D、R

845

995

-

520

470

LVA5D

1230

1380

-

-

620

LVA5R

1340

1490

990

-

620

125

LHA3D、R

700

850

-

363

350

LHA4D、R

865

1015

-

520

470

LVA5D

1255

1405

-

-

620

LVA5R

1365

1515

1005

-

620

150

LHA3D、R

720

870

-

363

350

LHA4D、R

885

1035

-

520

470

LVA5D

1275

1425

-

-

620

LVA5R

1385

1535

-

-

620

注：1）表上H欄尺寸是調節閥不帶手輪機構的數據，如果帶頂裝手輪機構要相應加上手輪機構的尺寸。
